Comprensione della logica di numerazione dei frame NEMA
Un numero di telaio NEMA non è un'etichetta di marketing. Si tratta di un riferimento codificato alla geometria fisica di montaggio, principalmente all'altezza dell'albero, che consente a un tecnico di manutenzione di scambiare i motori tra produttori diversi senza ridisegnare una piastra base. Una volta compresa la logica della numerazione, an Tabella delle dimensioni del telaio del motore elettrico smette di sembrare un muro di numeri e inizia a funzionare come una tabella di ricerca per dimensioni reali.
La regola fondamentale è semplice: dividere le prime due cifre del numero del telaio per quattro e il risultato è l'altezza della linea centrale dell'albero sopra la base, misurata in pollici. Un telaio 143T ha quindi un'altezza dell'albero di 3,5 pollici e un telaio 256T ha un'altezza dell'albero di 6,25 pollici. Questa singola relazione è la spina dorsale di ogni dimensioni del telaio del motore nema tabella pubblicata sia dagli organismi di normalizzazione che dagli integratori di apparecchiature.
- Prime due cifre: altezza dell'albero divisa per 4, in pollici
- Terza cifra: riferimento codificato alla distanza tra i piedi di montaggio (lunghezza del telaio)
- Suffisso della lettera: configurazione di montaggio, ad esempio T per dimensioni dell'albero standardizzate o C per montaggio frontale accoppiato
I telai che condividono le stesse prime due cifre, come 143T e 145T, hanno altezze d'albero identiche ma spaziatura dei piedi diversa, motivo per cui un motore sostitutivo drop-in deve corrispondere alla designazione completa del telaio, non solo ai numeri iniziali.
Storicamente, la numerazione dei telai si è evoluta attraverso diverse revisioni prima che lo standard dei telai a T diventasse dominante. I vecchi telai a U e i precedenti progetti non standardizzati utilizzavano regole proporzionali diverse, motivo per cui un tecnico che estrae un motore da un'apparecchiatura installata decenni fa può trovare un numero di telaio che non segue affatto la logica della divisione per quattro. Quando si sostituiscono motori preesistenti, vale la pena controllare la data di targa e fare riferimenti incrociati a una tabella dei telai archiviata piuttosto che presumere che l'attuale regola dei telai a T si applichi retroattivamente.
Il valore pratico di questo sistema di numerazione si manifesta più chiaramente durante le sostituzioni di emergenza. Una squadra di manutenzione che deve affrontare un guasto imprevisto al motore su una linea di produzione non ha il tempo di progettare un nuovo hardware di montaggio. Leggere la designazione del telaio sulla targhetta e confrontarla con quella pubblicata dimensioni del motore nema Il riferimento consente al team di confermare, in pochi minuti, se un ricambio in stock o un ordine da un fornitore in giornata si adatterà fisicamente alla base, al giunto e al percorso del condotto esistenti.
Tabella delle dimensioni e dei telai dei motori NEMA standard
La tabella seguente riassume i telai comunemente specificati per i motori industriali di piccole e medie dimensioni. Le dimensioni sono valori nominali approssimativi in pollici, coerenti con le tabelle NEMAMG1 pubblicate e sono destinate al lavoro di layout preliminare piuttosto che all'approvazione del disegno finale.
| Cornice | Altezza dell'albero (D) | Diametro dell'albero (U) | Dalla base al centro (D) | Lunghezza del piede (2E) | Gamma HP tipica |
|---|---|---|---|---|---|
| 48 | 3,00 pollici | 0,500 pollici | 3,00 pollici | 3,75 pollici | Da 1/4 a 3/4 |
| 56 | 3,50 pollici | 0,625 pollici | 3,50 pollici | 4,50 pollici | 1/3 a 3 |
| 143T | 3,50 pollici | 0,875 pollici | 3,50 pollici | 5,50 pollici | da 1 a 1,5 |
| 145T | 3,50 pollici | 0,875 pollici | 3,50 pollici | 6,50 pollici | 1,5-3 |
| 182T | 4,50 pollici | 1,125 pollici | 4,50 pollici | 7,50 pollici | da 3 a 5 |
| 184T | 4,50 pollici | 1,125 pollici | 4,50 pollici | 8,50 pollici | 5-7,5 |
| 213T | 5,25 pollici | 1.375 pollici | 5,25 pollici | 9,50 pollici | 7,5-10 |
| 215T | 5,25 pollici | 1.375 pollici | 5,25 pollici | 11:00 | dalle 10 alle 15 |
| 254T | 6,25 pollici | 1.625 pollici | 6,25 pollici | 12,50 pollici | dalle 15 alle 20 |
| 256T | 6,25 pollici | 1.625 pollici | 6,25 pollici | 14,50 pollici | 20-25 |
Leggendo questo tabella delle dimensioni del telaio del motore correttamente significa riconoscere che l'altezza e il diametro dell'albero si adattano insieme in fasi fisse, quindi una struttura che si standardizza su una manciata di famiglie di telai può prevedere i requisiti di accoppiamento e chiavetta prima ancora che arrivi un motore sostitutivo.
La lunghezza del piede, elencata sopra come dimensione 2E, è spesso il valore che fa inciampare una sostituzione altrimenti semplice. Due motori con un'altezza d'albero identica, come 143T e 145T, si imbulloneranno a basi con spaziatura diversa tra i fori del piede, quindi un tecnico che controlla solo l'altezza dell'albero prima di ordinare un ricambio può ritrovarsi con un motore che non si allineerà con le fessure della piastra base esistenti. Conservare una copia stampata della tabella delle dimensioni complete vicino al magazzino delle parti, anziché fare affidamento sulla memoria delle cifre iniziali, evita questo errore ripetuto.
Gli intervalli di potenza mostrati nella tabella sono tipici e non assoluti. I progettisti di motori possono spingere un dato telaio verso il limite superiore della sua gamma di potenza utilizzando materiali di avvolgimento migliorati o pile di laminazione ad alta efficienza, quindi è comune vedere due motori nello stesso telaio separati da una notevole differenza nella potenza nominale. Quando la coppia, e non solo la potenza, è il fattore limitante per un'applicazione, il controllo della coppia nominale sulla targhetta insieme alle dimensioni del telaio fornisce un quadro più completo rispetto alla sola potenza.
La dimensione da base a centro, indicata come D nella maggior parte delle tabelle, è importante per lo spazio verticale in installazioni strette come stazioni di pompaggio sotterranee o skid per apparecchiature chiuse. Confermare questa dimensione prima di ordinare evita una situazione in cui un motore correttamente incorniciato non può superare fisicamente un ostacolo sopraelevato una volta imbullonato in posizione.
Spiegazione dei tipi di montaggio motore NEMA C-Face
Il suffisso C identifica un motore costruito per installazione ad accoppiamento stretto, montato frontalmente, più comunemente abbinato a pompe, riduttori e soffianti in cui l'attrezzatura condotta si fissa direttamente alla parte anteriore del motore anziché collegarsi tramite un giunto flessibile e un supporto cuscinetto separato.
Dimensioni del motore con telaio 56C
Il Dimensioni motore telaio 56c La designazione è una delle dimensioni della faccia C piccola specificate più frequentemente perché copre un'ampia gamma di cavalli integrali frazionari e bassi mantenendo un cerchio di bulloni compatto. Un tipico motore 56C utilizza un diametro del cerchio del bullone di 4,5 pollici con quattro fori di montaggio filettati e un diametro del registro del rubinetto di 3,375 pollici, consentendo un preciso allineamento concentrico con la pompa di accoppiamento o l'alloggiamento del riduttore.
Motore con telaio 184TC
Salendo di potenza, il Motore con telaio 184tc combina l'altezza dell'albero 184T e il modello del piede con un cerchio di bulloni più grande da 8,5 pollici e un registro del rubinetto da 6,625 pollici, abbinandosi alle flange di ingresso del cambio di medie dimensioni utilizzate nelle trasmissioni di nastri trasportatori, miscelatori e sistemi di agitatori.
Una nota pratica sul campo: i telai TC mantengono i piedini standard del telaio a T oltre al montaggio frontale, quindi lo stesso motore può spesso essere installato come unità montata su piedi o imbullonato frontalmente all'attrezzatura condotta, a seconda della base già in posizione.
Oltre alla famiglia C-face, esistono varianti D-face e P-base per applicazioni in cui l'apparecchiatura condotta necessita di un supporto flangiato senza un'estensione dell'albero che sporge oltre un registro fisso o dove è richiesto uno schema di base proiettato per determinate configurazioni della pompa. Questi sono meno comunemente specificati nel lavoro industriale generale, ma compaiono frequentemente nella movimentazione dei fluidi e nei gruppi di pompe a turbina verticale, dove la tolleranza di allineamento assiale è più stretta di quanto consentito dalle tipiche installazioni montate su piedi.
Vale la pena sottolineare l'adattamento del registro del perno perché svolge più lavoro meccanico rispetto al cerchio dei bulloni stesso. Il registro centra l'albero motore esattamente sul foro di ingresso dell'attrezzatura azionata, mentre il cerchio di bulloni fissa il gruppo solo una volta stabilito l'allineamento. Un registro con un gioco eccessivo, anche di pochi millesimi di pollice, può introdurre un'eccentricità radiale sufficiente a ridurre la durata del giunto o della tenuta su una pompa ad accoppiamento stretto, motivo per cui i produttori mantengono tolleranze più strette sul diametro del registro rispetto alla maggior parte delle altre dimensioni del telaio.
Visualizzazione dello schema di montaggio C-Face
Il diagram below illustrates the key measurement points referenced on any NEMA C-face specification sheet: bolt circle diameter, spigot register diameter, and shaft extension length.
Telai motore metrici e NEMA: differenze chiave
Le strutture che acquistano apparecchiature a livello internazionale hanno spesso bisogno di fare riferimenti incrociati tra i frame NEMA e i frame metrici IEC. I due sistemi sono costruiti su unità base diverse e non sono direttamente intercambiabili senza un adattatore o una riprogettazione completa della piastra base.
| Caratteristico | Telaio NEMA | Telaio metrico IEC |
|---|---|---|
| Unità di dimensionamento | pollici | Millimetri |
| Base dell'altezza dell'albero | Cornice number divided by 4 | Cornice number equals shaft height directly |
| Modello di bullone standard | NEMA MG 1 | CEI 60072 |
| Finitura albero comune | Chiavette in pollici | Sedi per chiavette metriche |
| Tipica regione di utilizzo | Nord America | Europa, Asia, la maggior parte dei mercati di esportazione |
Un frequente motivo di confusione è che alcuni numeri di telaio IEC appaiono numericamente vicini agli equivalenti NEMA, come un telaio metrico 132M che si trova vicino a un telaio NEMA 145T nella gamma di potenza, ma l'altezza effettiva dell'albero, la disposizione dei bulloni e la sede della chiavetta sono tutti diversi, quindi la spedizione incrociata di parti tra i due sistemi senza disegni verificati è una causa comune di installazioni non riuscite.
Il profilo della sede per chiavetta è un'altra area in cui i due sistemi divergono in modi facili da trascurare. Gli alberi NEMA in genere utilizzano una chiave quadrata o rettangolare di dimensioni conformi agli standard di pollici frazionari, mentre gli alberi IEC utilizzano chiavi metriche di dimensioni in millimetri interi con un diverso rapporto profondità-larghezza. Un mozzo di accoppiamento forato e calettato per un sistema raramente accetterà un albero dell'altro senza lavorazione, anche quando il diametro dell'albero grezzo risulta essere vicino in entrambi i sistemi.
I team di approvvigionamento che lavorano con entrambi gli standard traggono vantaggio dal mantenere un semplice foglio di riferimento incrociato che elenca numero di telaio, altezza dell'albero, diametro dell'albero e dimensione della chiavetta fianco a fianco per entrambi i sistemi, piuttosto che fare affidamento sulla potenza nominale come criterio di corrispondenza principale. La potenza è il campo meno affidabile per i riferimenti incrociati perché la classe di efficienza, il ciclo di lavoro e la temperatura ambiente modificano tutti la potenza che un determinato telaio può fornire, indipendentemente dalle sue dimensioni fisiche di montaggio.
Considerazioni sui grafici di interscambio di motori industriali
An tabella di interscambio di motori industriali è utile solo quando rappresenta più del numero di fotogramma. Prima di considerare due motori come intercambiabili, verificare i seguenti fattori secondari, poiché la sola dimensione corrispondente del telaio non garantisce un montaggio perfetto.
- Lunghezza dell'albero e larghezza della sede della chiavetta, poiché due motori che condividono lo stesso numero di telaio possono comunque essere spediti con lunghezze dell'albero utilizzabili diverse
- Posizione e orientamento della scatola di derivazione rispetto ai piedini di montaggio
- Tipo con cuscinetto, in particolare laddove il carico condotto impone un carico laterale o di spinta oltre i valori nominali standard dei cuscinetti a sfere
- Tipo di custodia, poiché un motore aperto antigoccia e un motore completamente chiuso raffreddato a ventola nello stesso telaio avranno lunghezze complessive e requisiti di flusso d'aria di raffreddamento diversi
- Schema dei fori del piede di montaggio, che può variare leggermente tra motori costruiti con revisioni più vecchie e più recenti dello stesso standard
La valutazione del ciclo di lavoro merita una menzione a parte in qualsiasi lista di controllo di interscambio. Un motore stampato per servizio continuo e uno stampato per servizio intermittente possono condividere un telaio identico, ma l'unità per servizio intermittente si surriscalderà se pressata in un'applicazione continua, indipendentemente da quanto bene corrisponda l'adattamento meccanico. Le decisioni di interscambio basate esclusivamente sulla geometria del telaio, senza un controllo incrociato del ciclo di lavoro e della classe di isolamento sulla targhetta, sono una fonte comune di guasto prematuro dell'avvolgimento dopo un'installazione fisica altrimenti riuscita.
La compatibilità di tensione e frequenza completa i controlli non dimensionali che vanno affiancati a qualsiasi confronto di frame. Due motori possono condividere una designazione di telaio identica pur essendo avvolti per classi di tensione o frequenze di linea diverse, quindi una tabella di interscambio utilizzata per l'approvvigionamento dovrebbe sempre elencare i dati della targa elettrica accanto ai dati del telaio meccanico, non come una fase di ricerca separata eseguita successivamente nel processo.
Quando un motore è accoppiato con un riduttore, la compatibilità del telaio si estende anche all'ingresso del riduttore. Per le trasmissioni ad accoppiamento stretto, abbinare un motore correttamente incorniciato a un'unità come il Motoriduttore elicoidale ad albero parallelo serie f richiede la conferma che la flangia di ingresso del riduttore, il diametro dell'albero e la direzione di rotazione siano tutti allineati con il telaio del motore selezionato prima del montaggio finale.
Selezione della taglia per l'abbinamento motoriduttore e riduttore
La selezione del telaio diventa più complicata una volta che un riduttore entra nella trasmissione, perché la geometria di ingresso del riduttore, non solo l'albero motore, determina se un dato telaio si bloccherà fisicamente. I design elicoidali ad alberi paralleli sono una scelta comune quando le priorità sono un ingombro compatto in linea e un'elevata efficienza con rapporti di riduzione moderati.

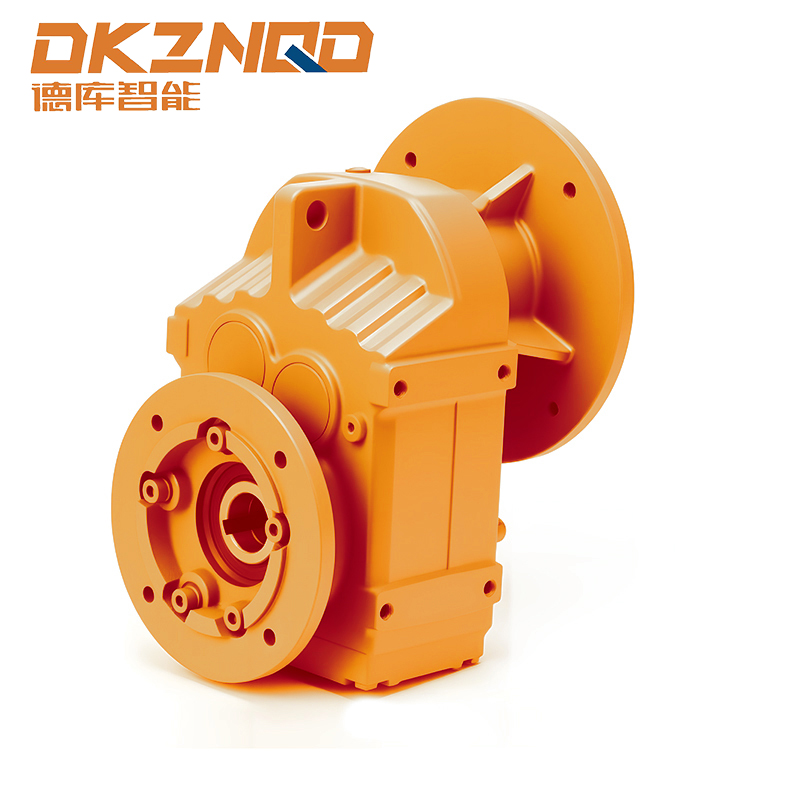

A motoriduttore elicoidale ad alberi paralleli il gruppo in genere integra un motore con telaio NEMA o IEC direttamente su uno stadio a ingranaggi elicoidali, quindi l'interfaccia di montaggio, il diametro dell'albero e la direzione di rotazione devono essere tutti verificati rispetto al foglio delle specifiche di ingresso del riduttore prima di ordinare, anziché dedurre solo dal numero di telaio.
Le strutture che standardizzano una singola famiglia di riduttori su più linee di produzione spesso trovano più semplice fissare prima la dimensione del telaio del motore, quindi selezionare l'opzione di ingresso del riduttore corrispondente, piuttosto che lavorare nell'ordine inverso.
La coppia di uscita e il fattore di servizio sono i due valori che più facilmente vengono trascurati quando il gruppo motoriduttore viene specificato esclusivamente in base alla dimensione del telaio del motore. Un motore correttamente strutturato e imbullonato a un riduttore sottodimensionato continuerà a girare, ma lo stadio di ingranaggio del riduttore può usurarsi prematuramente sotto carico sostenuto, in particolare in applicazioni con avviamenti frequenti, carichi d'urto o funzionamento prolungato vicino al limite superiore della banda di coppia nominale. L'approccio di dimensionamento più affidabile è la revisione del fattore di servizio del riduttore rispetto al ciclo di lavoro effettivo dell'apparecchiatura azionata, piuttosto che rispetto alla sola potenza nominale.
L'orientamento di montaggio influisce anche sulla selezione del motoriduttore in modi che un diagramma del telaio solo motore non può catturare. Un'unità elicoidale ad albero parallelo destinata al montaggio orizzontale può richiedere un livello di riempimento di lubrificazione diverso o una posizione modificata dello sfiatatoio, se lo stesso alloggiamento è invece montato verticalmente. La conferma dell'orientamento di montaggio previsto con la scheda tecnica del riduttore prima di finalizzare la selezione del telaio del motore evita costose modifiche sul campo dopo l'installazione.
Tipo di custodia e relativo effetto sulla selezione del telaio
Il numero di telaio determina la geometria di montaggio, ma il tipo di custodia determina l'involucro fisico complessivo e il comportamento di raffreddamento e i due vengono spesso confusi durante la specifica. Un motore aperto antigoccia e un motore raffreddato a ventola completamente chiuso costruiti con la stessa designazione del telaio condivideranno comunque la stessa altezza dell'albero, la disposizione dei bulloni e la spaziatura dei piedi, ma differiranno per lunghezza complessiva, diametro della copertura della ventola esterna e requisiti di spazio libero per il flusso d'aria.
Involucri aperti antigoccia
I design aperti antigoccia si basano sull'aria ambiente aspirata direttamente attraverso gli avvolgimenti per il raffreddamento, il che mantiene la lunghezza complessiva del motore più corta ma ne limita l'uso ad ambienti interni relativamente puliti e asciutti dove la polvere o l'umidità trasportata dall'aria non si accumulano all'interno della cavità dell'avvolgimento.
Armadi completamente chiusi raffreddati a ventola
I design completamente chiusi con raffreddamento a ventola isolano gli avvolgimenti dall'atmosfera circostante e si affidano a una ventola esterna montata sull'albero e a una copertura per spostare l'aria attraverso le alette dell'alloggiamento scanalate. Ciò aggiunge lunghezza e talvolta larghezza al motore rispetto a un'unità antigoccia aperta dello stesso telaio, il che è importante quando lo spazio attorno al motore è già stretto.
| Tipo di custodia | Metodo di raffreddamento | Ambiente tipico | Lunghezza relativa |
|---|---|---|---|
| Aperto antigoccia | Flusso d'aria ambientale diretto | Interno pulito e asciutto | Più corto |
| Raffreddamento a ventola completamente chiuso | Ventilatore esterno su alloggiamento scanalato | Polveroso, umido, adiacente all'esterno | Più a lungo |
| Totalmente chiuso non ventilato | Radiazione passiva e convezione | Ciclo di lavoro basso, aria contaminata | Simile al TEFC |
Poiché la scelta dell'armadio modifica le dimensioni complessive dell'involucro senza modificare il telaio di montaggio stesso, qualsiasi lista di controllo per l'approvvigionamento è stata costruita su tale base dimensioni standard del telaio del motore dovrebbe considerare il tipo di armadio come un campo obbligatorio e non come una nota facoltativa, in particolare per i progetti di retrofit in cui il motore sostitutivo deve essere inserito all'interno di una protezione dell'apparecchiatura o di un coperchio di accoppiamento esistente.
Errori comuni relativi alle dimensioni del frame e come evitarli
| Errore | Conseguenza | Prevenzione |
|---|---|---|
| Corrisponde solo alle due cifre iniziali | Mancata corrispondenza della spaziatura dei piedi, il motore non si fissa alla base esistente | Confermare sempre la designazione completa del frame, inclusa la terza cifra e il suffisso |
| Ignorare il tipo di contenitore durante lo scambio | Disadattamento della lunghezza complessiva, interferenza della scatola del condotto | Effettuare un controllo incrociato del codice della custodia accanto al numero di telaio |
| Supponendo che i frame IEC e NEMA si scambino | Discordanza tra la disposizione dei bulloni e il diametro dell'albero | Utilizzare le tabelle di conversione del produttore, non la prossimità del numero di telaio |
| Lunghezza dell'albero trascurabile sulle unità C-face | Impegno insufficiente nel giunto o nel foro del riduttore | Verificare la lunghezza dell'albero utilizzabile rispetto alle specifiche dell'attrezzatura condotta |
La maggior parte degli errori di installazione legati al frame sono riconducibili al fatto di fare affidamento su una singola dimensione isolata. Un controllo approfondito rispetto al pieno dimensioni standard del telaio del motore il foglio, la copertura dell'albero, la disposizione dei bulloni e l'involucro insieme prevengono la maggior parte dei problemi di montaggio sul campo prima che il motore venga disimballato.
Domande frequenti
D1: Come posso stimare rapidamente l'altezza dell'albero da un numero di telaio NEMA?
Dividere le prime due cifre del numero di fotogramma per quattro. Il risultato è l'altezza della linea centrale dell'albero in pollici sopra la base di montaggio.
D2: Cosa significa il suffisso T nella designazione di un frame NEMA?
Il T suffix indicates a standardized frame introduced to unify shaft and mounting dimensions across manufacturers, replacing earlier non-standardized frame series.
D3: È possibile installare un motore con telaio 56C senza un componente azionato a montaggio frontale?
Sì, molti motori 56C includono sia fori di montaggio su piedini sia un modello di montaggio frontale, consentendo entrambe le configurazioni a seconda dell'applicazione.
Q4: È sicuro sostituire un motore IEC con un motore con telaio NEMA se la potenza corrisponde?
La sola potenza non è sufficiente. Il diametro dell'albero, la disposizione dei bulloni e gli standard della sede della chiavetta differiscono tra i due sistemi, quindi una sostituzione diretta richiede solitamente una piastra di adattamento o una sostituzione del giunto.
Q5: Perché due motori con lo stesso numero di telaio a volte hanno lunghezze dell'albero diverse?
Gli standard del telaio fissano l'altezza e il diametro dell'albero, ma la lunghezza dell'estensione dell'albero utilizzabile può variare in base al produttore entro la tolleranza consentita, pertanto deve essere sempre confermata rispetto al disegno dell'applicazione.
