Perché la scelta del motoriduttore elicoidale determina l'efficienza della trasmissione a lungo termine
Una linea di produzione raramente fallisce solo a causa del motore. Più spesso, il punto debole si trova nell'interfaccia tra l'albero motore e il riduttore, dove gioco, disallineamento o un rapporto di riduzione sottodimensionato compromettono silenziosamente la produttività. I motori a ingranaggi elicoidali risolvono questo problema combinando il motore primo e lo stadio di riduzione in un'unica unità alloggiata, eliminando un punto di accoppiamento e una fonte di errore di allineamento rispetto a una disposizione separata di motore e riduttore.
La stessa forma del dente elicoidale è il motivo per cui queste unità funzionano in modo più silenzioso e trasmettono più carico per unità di volume rispetto ai design a sperone dritto. Poiché i denti si innestano ad angolo anziché lungo una linea retta, il contatto è graduale e distribuito su un percorso più lungo, distribuendo il carico e riducendo il rumore dell'impatto associato all'entrata e all'uscita dei denti. Questo articolo analizza il ragionamento meccanico alla base di tale aumento di efficienza, come il gioco e la posizione di montaggio influiscono sulle prestazioni nel mondo reale e come abbinare un Motoriduttore elicoidale serie r , un Motoriduttore elicoidale serie f , o a Motoriduttore elicoidale serie k ad un'applicazione specifica piuttosto che ad una categoria generale.
Fare questa scelta correttamente è più importante su una linea di corsa che sulla carta, perché un motoriduttore che è tecnicamente in grado di gestire un carico ma scarsamente adattato alla geometria di montaggio o al ciclo di lavoro costerà comunque di più in energia e manutenzione per una vita utile pluriennale rispetto a un'unità correttamente specificata acquistata a un prezzo iniziale leggermente più alto. Le sezioni seguenti sono organizzate in base alle decisioni che effettivamente cambiano i risultati sul campo, a partire dalla geometria stessa del dente e passando attraverso il montaggio, la lubrificazione e la tolleranza di produzione.
Come l'angolo dei denti dell'ingranaggio elicoidale modifica la trasmissione di potenza
In un ingranaggio cilindrico diritto, l'intera larghezza di un dente entra in contatto simultaneamente con il dente accoppiato. Questo innesto istantaneo produce un forte impulso meccanico ogni volta che una nuova coppia di denti entra in presa, che è la fonte principale del lamento associato ai vecchi modelli di cambio. Un ingranaggio elicoidale taglia i denti ad angolo rispetto all'asse di rotazione, quindi il contatto inizia su un bordo del dente e rotola progressivamente attraverso la larghezza della faccia mentre gli ingranaggi girano.
Questo impegno progressivo ha tre effetti misurabili sulla trasmissione di un motoriduttore:
- Il carico è condiviso su più di una coppia di denti in un dato istante, il che riduce lo stress di picco su un singolo dente e prolunga la durata di servizio in caso di carico ripetuto.
- La generazione di rumore diminuisce in modo significativo, spesso di diversi decibel rispetto a un design a sperone equivalente che esegue lo stesso carico, perché non si verifica un brusco impatto dente a dente.
- La fluidità di funzionamento migliora a velocità di ingresso più elevate, il che è importante per le applicazioni in cui il motore funziona vicino al suo numero di giri nominale per periodi prolungati.
Il compromesso è la spinta assiale. Poiché i denti sono tagliati ad angolo, l'ingranamento genera una forza lungo l'asse dell'albero oltre alle forze radiali e tangenziali presenti in un ingranaggio cilindrico. Gli alloggiamenti dei motoriduttori elicoidali tengono conto di ciò con cuscinetti reggispinta dimensionati per lo specifico angolo di elica utilizzato, motivo per cui gli alloggiamenti dei riduttori non possono essere semplicemente scambiati tra le serie senza verificare la valutazione dei cuscinetti.
Corrispondenza del design della serie al profilo di carico dell'applicazione
I produttori organizzano le linee di prodotti dei motoriduttori elicoidali in serie perché una singola geometria dell'alloggiamento non può coprire in modo efficiente l'intera gamma, dagli azionamenti leggeri per trasportatori ai carichi pesanti di miscelazione o frantumazione. Ciascuna serie in genere mira a una fascia di coppia, uno stile di montaggio e una serie di rapporti, quindi la scelta corretta inizia con il ciclo di lavoro piuttosto che con la pagina del catalogo. Un'utile domanda iniziale non è quale serie sembri più performante sulla carta, ma quale disposizione dell'albero è già dettata dalle apparecchiature circostanti, poiché adattare un telaio per accettare un diverso orientamento dell'albero è solitamente molto più costoso che pagare leggermente di più per l'alloggiamento correttamente configurato fin dall'inizio.

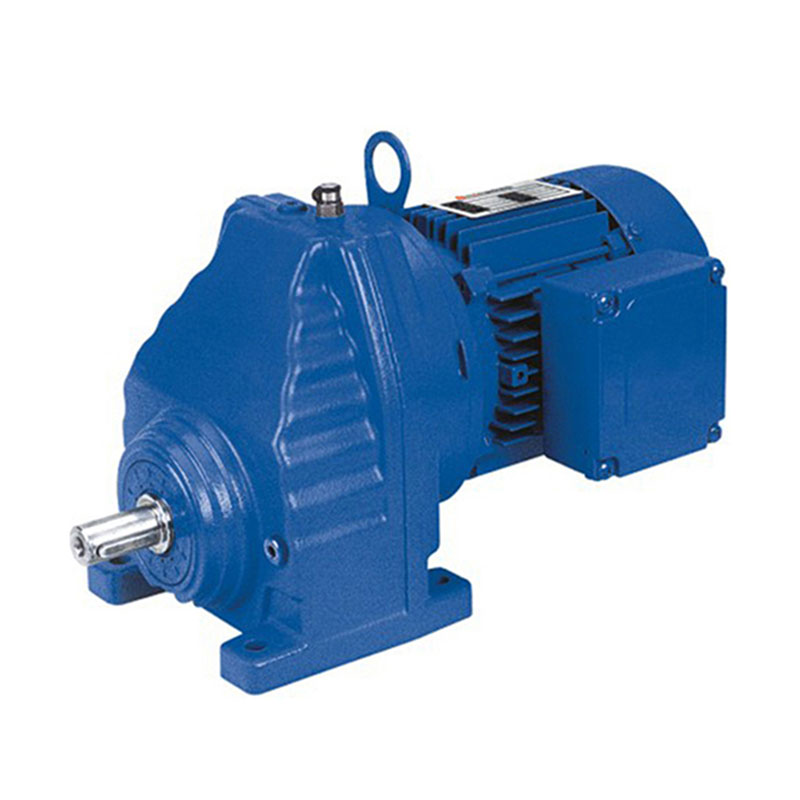

Motoriduttore elicoidale serie R
Costruita attorno a un alloggiamento coassiale compatto, questa serie è adatta alle applicazioni in cui l'albero di uscita deve essere in linea con l'albero motore, come trasportatori verticali o apparecchiature di agitazione dove lo spazio sul pavimento è limitato. I passaggi del rapporto sono generalmente più fini all'estremità inferiore dell'intervallo, il che aiuta quando un processo richiede una corrispondenza precisa della velocità anziché della coppia pura.

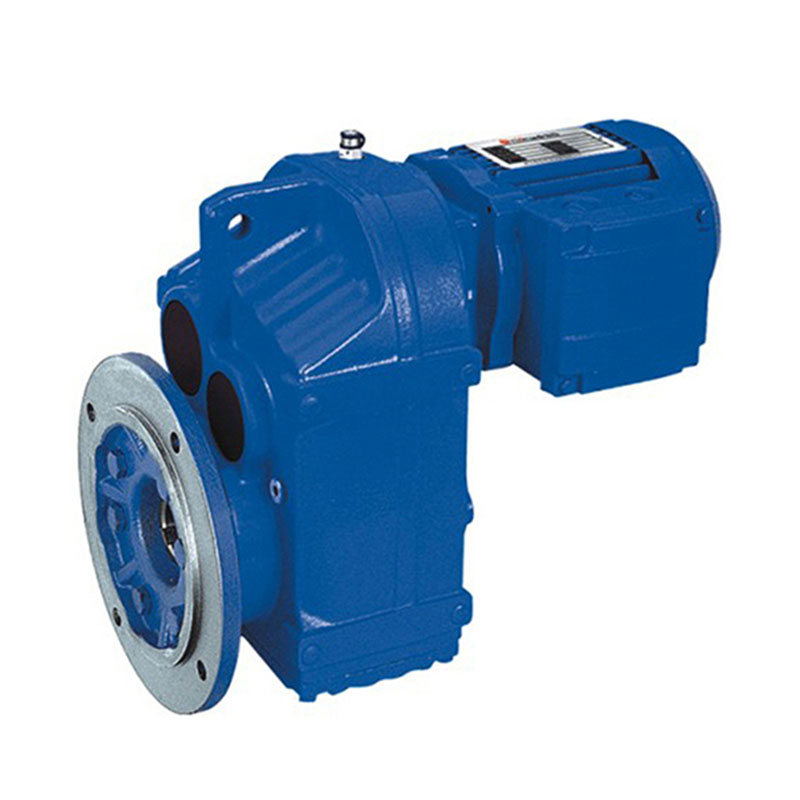

Motoriduttore elicoidale serie F
La disposizione degli alberi paralleli utilizzata in questa serie mantiene gli alberi di ingresso e di uscita affiancati anziché in linea, il che semplifica l'integrazione della trasmissione a cinghia o a catena su apparecchiature quali linee di imballaggio e sistemi di movimentazione dei materiali in cui l'albero di uscita deve trovarsi ad un'altezza fissa sopra un telaio.

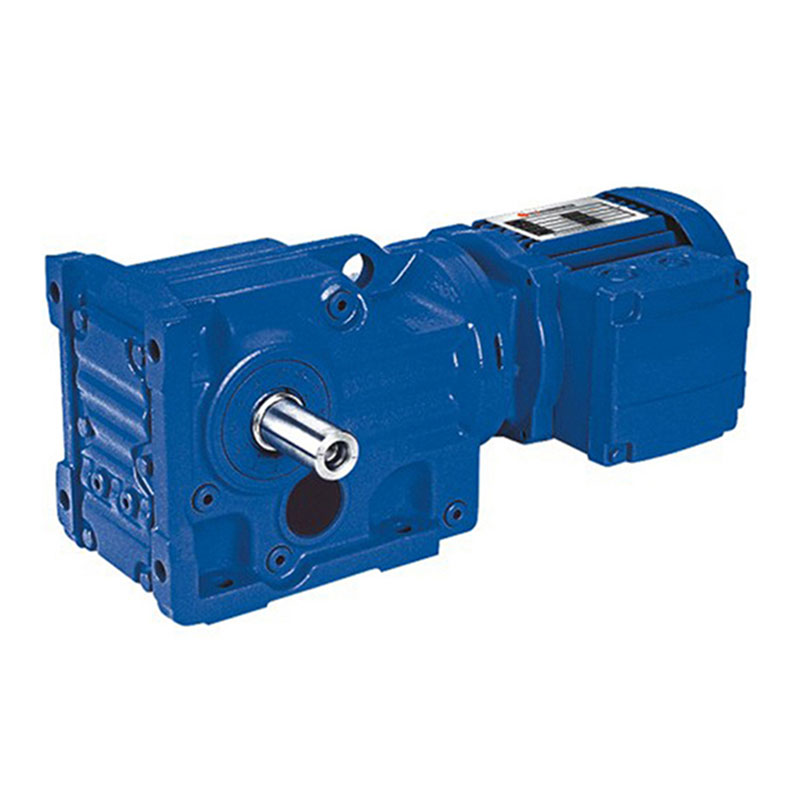

Motoriduttore elicoidale serie K
Combinando stadi di ingranaggi elicoidali e conici, questa serie cambia la direzione della trasmissione di potenza di circa novanta gradi all'interno di un unico alloggiamento. Ciò lo rende una scelta comune per agitatori, gru e installazioni in cui l'azionamento deve girare un angolo senza aggiungere un riduttore ad angolo retto separato.

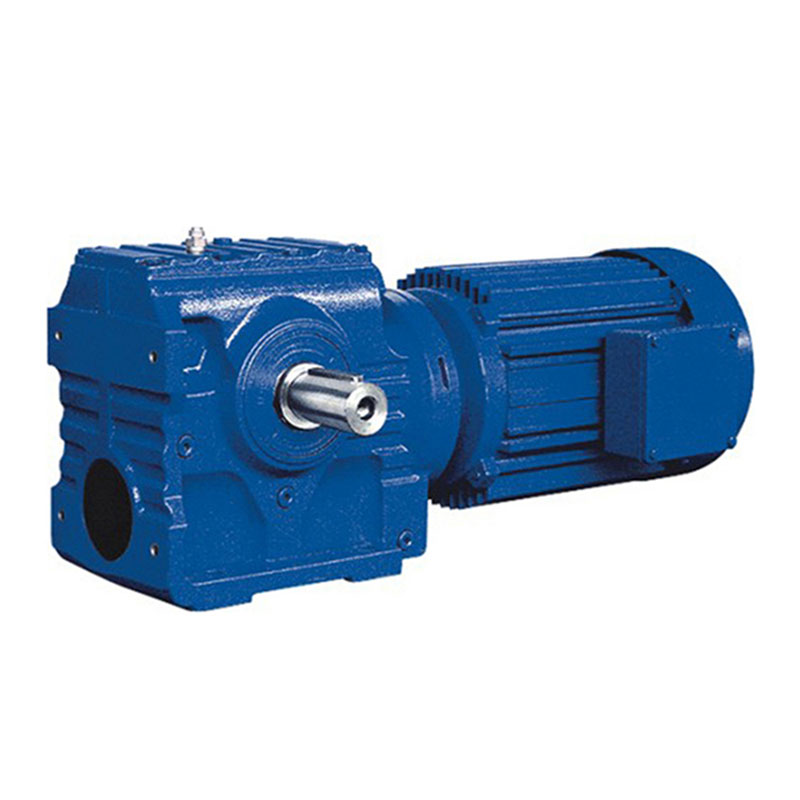

Motoriduttore elicoidale serie S
Questa serie abbina uno stadio di ingresso elicoidale con uno stadio di uscita con ingranaggio a vite senza fine, che offre un rapporto di riduzione a unità singola più elevato rispetto a un design puramente elicoidale mantenendo l'ingombro dell'alloggiamento relativamente piccolo. Il compromesso è un’efficienza di picco inferiore rispetto a un’unità completamente elicoidale, poiché le maglie della vite senza fine comportano un contatto strisciante maggiore rispetto al contatto volvente.
Confronto delle caratteristiche strutturali e prestazionali delle serie
La tabella seguente riassume le differenze pratiche che dovrebbero guidare una decisione di selezione. I dati sull'efficienza rappresentano le prestazioni tipiche della rete elicoidale a stadio singolo e variano in base al rapporto, al carico e alle condizioni di lubrificazione.
| Caratteristico | Elicoidale coassiale | Albero parallelo elicoidale | Smusso elicoidale | Verme elicoidale |
|---|---|---|---|---|
| Disposizione dell'albero | In linea | Offset parallelo | Angolo retto | Angolo retto |
| Efficienza tipica a stadio singolo | Dal 96 al 98%. | Dal 96 al 98%. | dal 94 al 96%. | Dall'82 al 90%. |
| Tipo di carico più adatto | Da leggero a medio continuo | Continuo da medio a pesante | Medio con cambio direzionale | Da leggero a medio, spazio limitato |
| Impronta abitativa relativa | Piccolo | Medio | Medio | Piccolo |
| Classe di gioco tipica | Da standard a ridotto | Da standard a ridotto | Norma | Norma |
I numeri di efficienza si compongono attraverso le fasi. Un'unità elicoidale a due stadi che funziona al 97% per stadio fornisce complessivamente circa il 94%, mentre una combinazione a vite senza fine elicoidale all'88% a stadio singolo più uno stadio preliminare elicoidale al 97% si avvicina all'85% complessivo. Nel corso di un anno operativo su più turni, tale divario si traduce direttamente nel costo dell’elettricità, motivo per cui le installazioni con ciclo di lavoro elevato tendono a favorire progetti completamente elicoidali anche quando l’opzione a vite senza fine si adatterebbe a un ingombro ridotto.
Posizione di montaggio e suoi effetti sulla durata dei cuscinetti
I cataloghi dei motoriduttori elencano diverse posizioni di montaggio standard e la tentazione è di trattarla come una scelta puramente geometrica. In pratica, l'orientamento di montaggio cambia il modo in cui il lubrificante si distribuisce all'interno dell'alloggiamento e il modo in cui il carico viene sopportato dai cuscinetti, il che influisce sulla durata operativa anche quando i valori nominali di coppia e velocità sono identici sulla carta.
Gli orientamenti verticali dell'albero concentrano più peso sul cuscinetto inferiore e richiedono un volume di olio sufficiente affinché i denti dell'ingranaggio superiore rimangano lubrificati durante il funzionamento dell'unità, poiché la lubrificazione a sbattimento dipende dalla rotazione che ridistribuisce costantemente l'olio verso l'alto. Quando un'unità originariamente progettata per il montaggio con piedi viene installata verticalmente senza controllare il livello di riempimento dell'olio per tale orientamento, lo stadio superiore può funzionare sottolubrificato anche se la coppa appare piena dalla prospettiva del montaggio con piedi. Rivedere la tabella di riempimento specifica del montaggio prima dell'installazione, piuttosto che dare per scontato che un unico livello dell'olio si applichi a ogni orientamento, è uno dei passaggi più trascurati nella messa in servizio.
Comprendere il contraccolpo e quando è realmente importante
Il gioco è il piccolo gioco rotazionale tra i denti accoppiati, intenzionalmente incorporato in modo che gli ingranaggi non si leghino poiché i cambiamenti di temperatura causano l'espansione dell'alloggiamento e degli ingranaggi a velocità diverse. Per la maggior parte delle applicazioni di trasporto, miscelazione e movimentazione generale dei materiali, le classi di gioco standard sono appropriate e non causano problemi di processo misurabili.
Il gioco diventa un problema di progettazione in tre situazioni specifiche:
| Tipo di applicazione | Perché il contraccolpo è importante | Approccio consigliato |
|---|---|---|
| Azionamenti di indicizzazione o posizionamento | Il gioco si traduce direttamente in errore di posizione ogni volta che la direzione si inverte | Specificare la classe di gioco ridotta e verificarla con un comparatore durante l'assemblaggio finale |
| Servizio di retromarcia frequente | Il carico d'impatto ripetuto al cambio di direzione accelera l'usura dei denti | Selezionare una serie adatta per il servizio di inversione e declassare leggermente la coppia |
| Linee multimotore sincronizzate | Un gioco diverso tra le unità provoca una deriva tra gli assi sincronizzati | Produrre tutti i motoriduttori della linea con la stessa specifica di classe di gioco |
Al di fuori di questi casi, perseguire una classe di gioco ridotta aggiunge costi senza un beneficio corrispondente, poiché la normale rotazione continua in una direzione non impegna mai il gioco in un modo che influenzi l'attrezzatura guidata.
Accoppiamento motore-riduttore e dove si perde l'efficienza
Anche uno stadio del riduttore ben progettato non può compensare una scarsa interfaccia motore-riduttore. Tre fattori determinano la quantità di potenza nominale del motore che raggiunge effettivamente il carico azionato:
- Allineamento dell'albero tra il rotore del motore e il pignone d'ingresso. Gli alloggiamenti dei motoriduttori integrati eliminano quasi completamente questa variabile poiché il motore è montato in fabbrica sull'alloggiamento, a differenza di un motore e un riduttore accoppiati separatamente in cui le tolleranze di allineamento sul campo aggiungono una perdita variabile.
- Precarico del cuscinetto sull'albero di entrata, che deve essere regolato entro la tolleranza del produttore. Un precarico troppo basso consente il movimento dell'albero sotto carico, mentre un precarico eccessivo aumenta le perdite per attrito e riduce la durata dei cuscinetti.
- Grado di viscosità del lubrificante rispetto alla temperatura ambiente di funzionamento. Un lubrificante troppo viscoso per condizioni di avviamento a freddo aumenta le perdite per sbattimento durante l'avvio, mentre uno troppo fluido per temperature ambiente elevate aumenta nel tempo l'usura sui fianchi dei denti.

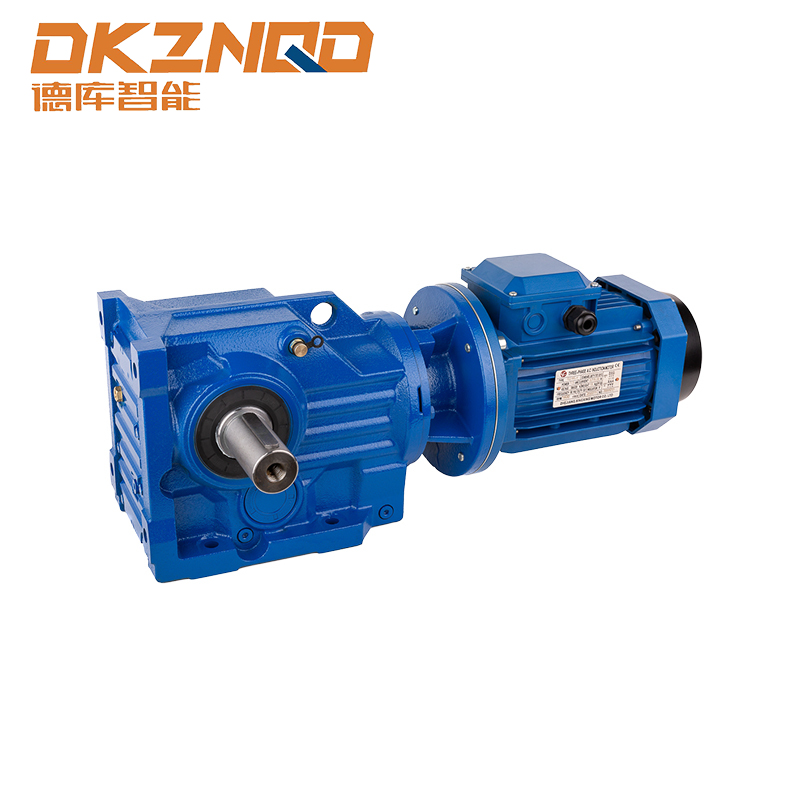

Analizzando i dati tecnici di una specifica unità a squadra conica rispetto all'effettivo intervallo di temperatura ambiente del sito di installazione, anziché presupporre che un unico grado di lubrificante copra tutti i climi, si previene gran parte dei guasti prematuri dei cuscinetti riportati nei dati di assistenza sul campo.
Lista di controllo delle specifiche prima di effettuare un ordine
La conferma dei seguenti punti prima di finalizzare un ordine d'acquisto evita le cause più comuni di mancata corrispondenza tra la valutazione del catalogo e le prestazioni sul campo.
- Confermare la coppia di uscita richiesta alla velocità operativa effettiva, non solo alla velocità di targa del motore, poiché la coppia e la velocità si muovono in modo inverso attraverso una fase di riduzione.
- Verificare la posizione di montaggio e verificare che le specifiche di riempimento dell'olio corrispondano a tale orientamento.
- Controllare l'intervallo di temperatura ambiente, inclusa qualsiasi esposizione in ambienti chiusi o esterni, rispetto alla classificazione del lubrificante standard.
- Determinare se il ciclo di lavoro include frequenti operazioni di inversione o avvio-arresto, che influiscono sia sulla classe di gioco che sulla classificazione termica.
- Verificare che il tipo di uscita dell'albero, sia esso albero pieno, albero cavo o calettatore, corrisponda all'attrezzatura di collegamento.
- Esaminare il fattore di servizio rispetto al carico di picco effettivo, compreso qualsiasi carico d'urto durante l'avvio.
Precisione di produzione e suoi effetti a lungo termine su rumore e usura
Due motoriduttori con specifiche pubblicate identiche possono funzionare in modo notevolmente diverso sul campo se uno è stato tagliato e trattato termicamente con un grado di tolleranza più ristretto rispetto all'altro. La precisione dei denti degli ingranaggi viene generalmente valutata su scale standardizzate che quantificano l'errore del profilo, l'errore del passo e la deviazione dell'angolo dell'elica. Le unità tagliate con una pendenza più fine funzionano in modo più silenzioso e generano meno vibrazioni allo stesso carico, ma, cosa più importante, tendono a mantenere tali prestazioni per un intervallo di servizio più lungo perché lo schema di contatto iniziale è più vicino all'ideale, distribuendo l'usura in modo più uniforme sulla faccia del dente dal primo giorno di funzionamento anziché concentrarla su alcuni punti alti leggermente fuori tolleranza.
La consistenza del trattamento termico è importante tanto quanto il taglio iniziale. La profondità di cementazione che varia nel grezzo di un ingranaggio crea punti deboli che si usurano più rapidamente sotto carico, modificando infine il profilo del dente abbastanza da aumentare il gioco oltre la specifica originale. Questo è uno dei motivi per cui il gioco misurato sul campo su un riduttore vecchio spesso supera il valore di targa anche quando l'unità non è mai stata sovraccaricata.
Domande frequenti
Q1: Qual è la differenza pratica tra un motoriduttore elicoidale e un motoriduttore standard?
Il termine motoriduttore copre qualsiasi combinazione di motore e stadio di riduzione, compresi i modelli a vite senza fine, conici, planetari ed elicoidali. Un motoriduttore elicoidale utilizza specificamente denti a taglio angolato per la fase di riduzione, che generalmente offre maggiore efficienza e minore rumore rispetto a un design a vite senza fine a un prezzo paragonabile, sebbene richieda tolleranze dell'alloggiamento più precise per la produzione.
Q2: È possibile installare verticalmente un'unità montata su piedi senza modifiche?
Dipende dalla serie e dalla tabella di riempimento dell'olio specifica fornita dal produttore. Alcuni alloggiamenti utilizzano un design comune della cavità interna per tutti gli orientamenti e richiedono solo un livello dell'olio regolato, mentre altri utilizzano posizioni di sfiato e tappo di scarico specifiche per l'orientamento che devono essere modificate affinché un'installazione verticale funzioni correttamente.
Q3: Quanto incide il rapporto di riduzione sull'efficienza complessiva?
Rapporti più elevati richiedono generalmente più stadi di riduzione e ogni stadio aggiuntivo introduce le proprie perdite di rete. Un'unità elicoidale a stadio singolo raggiunge comunemente un'efficienza percentuale compresa tra metà e novanta, mentre un'unità a triplo stadio necessaria per un rapporto molto elevato può scendere fino a ottanta semplicemente perché tre serie di perdite di mesh si sommano.
D4: Un fattore di servizio più elevato è sempre la scelta più sicura?
Un fattore di servizio più elevato offre un margine maggiore contro i carichi d'urto e l'accumulo termico, ma il sovradimensionamento di un motoriduttore ben oltre il carico effettivo può spingere il motore in una parte meno efficiente della sua curva operativa e aumenta sia i costi di acquisto che l'ingombro fisico senza un corrispondente vantaggio per un carico stabile e ben caratterizzato.
Q5: Con quale frequenza è necessario controllare l'olio per ingranaggi in un motoriduttore elicoidale sigillato?
Le unità sigillate vengono generalmente riempite per tutta la vita o per un lungo intervallo di manutenzione, ma temperature ambiente estreme, ingresso di acqua attraverso una guarnizione danneggiata o un funzionamento prolungato al di sopra del ciclo di lavoro nominale possono degradare l'olio più velocemente di quanto presuppone l'intervallo standard. Un'ispezione visiva delle guarnizioni e un controllo periodico del campione dell'olio rimangono una buona pratica anche sulle unità commercializzate come esenti da manutenzione.
