Come si confronta un motoriduttore a vite senza fine con i motoriduttori epicicloidali?

A motoriduttore a vite senza fine rappresenta una categoria chiave di sistemi di azionamento meccanici, ampiamente utilizzati nell'automazione industriale, nella movimentazione dei materiali e nelle apparecchiature di precisione. Il suo design unico combina un ingranaggio elicoidale con un meccanismo a vite senza fine, consentendo la trasmissione di una coppia elevata in una configurazione compatta. Negli ultimi decenni ingegneri e designer si sono confrontati motoriduttore a vite senza fines in particolare con altre soluzioni di azionamento motoriduttori epicicloidali , per valutare l'efficienza, la durata e l'idoneità all'applicazione.

Comprendere le differenze tra a motoriduttore a vite senza fine e un motoriduttore epicicloidale richiede un esame approfondito dei principi di progettazione, delle caratteristiche operative, dei parametri prestazionali e delle considerazioni sulla manutenzione.

Principi di progettazione e struttura meccanica

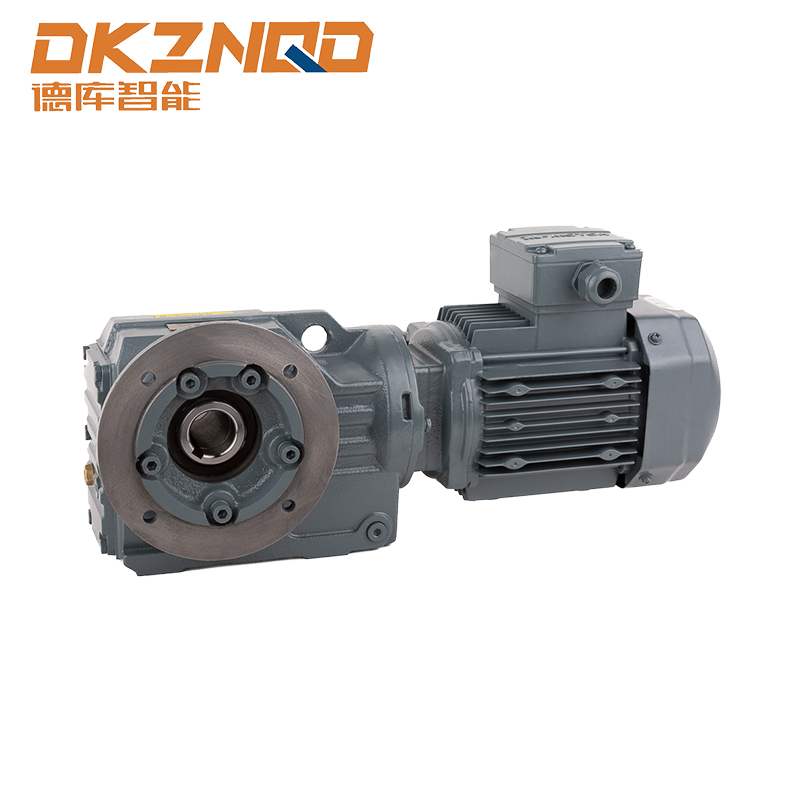

Il motoriduttore a vite senza fine è caratterizzato da un albero a vite senza fine che ingrana con un ingranaggio elicoidale. Questa configurazione offre un'elevata moltiplicazione della coppia pur mantenendo un ingombro ridotto. Le filettature angolate della vite senza fine innestano gradualmente i denti dell'ingranaggio, garantendo un movimento più fluido e un carico d'urto ridotto. Il design intrinseco consente inoltre capacità di autobloccaggio , che può impedire il back-driving in applicazioni specifiche.

Al contrario, a motoriduttore epicicloidale presenta un ingranaggio solare centrale circondato da più ingranaggi planetari, che ruotano all'interno di una corona dentata. Questa configurazione distribuisce il carico in modo uniforme tra i pianeti, fornendo alta efficienza e dimensioni compatte per applicazioni ad alta velocità. Sebbene entrambi i sistemi raggiungano la moltiplicazione della coppia, la distribuzione del carico e i modelli di contatto meccanico differiscono in modo significativo, influenzeo le caratteristiche di efficienza, usura e rumore.

Tabella 1: Confronto strutturale tra motoriduttore a vite senza fine e motoriduttore epicicloidale

Caratteristiche prestazionali

Capacità di coppia e velocità

A motoriduttore a vite senza fine eccelle nelle applicazioni che richiedono una coppia elevata a una bassa velocità di uscita. Il suo vantaggio meccanico consente a un motore più piccolo di fornire una forza notevole. Il design è particolarmente vantaggioso quando movimentazione continua del carico è essenziale. Tuttavia, a causa del contatto strisciante tra la vite senza fine e l'ingranaggio, l'efficienza varia generalmente tra 40% e 70% , che è inferiore a quello dei sistemi planetari.

Motoriduttori epicicloidali , al contrario, fornire alta efficienza , spesso superiore al 90% in condizioni di carico ottimali. Sono adatti per applicazioni che richiedono accelerazioni rapide, rotazioni ad alta velocità o perdite di energia minime. L'innesto multi-marcia riduce lo stress localizzato, contribuendo a prestazioni costanti con richieste di coppia variabili.

Rumore e vibrazioni

La generazione di rumore è un fattore critico nella scelta dei sistemi di azionamento. Il motoriduttore a vite senza fine produce vibrazioni inferiori grazie all'innesto graduale, ma la natura scorrevole del contatto elicoidale può generare un rumore operativo moderato sotto carichi pesanti. Per ambienti dove riduzione del rumore è una priorità, è necessario prestare attenzione alla lubrificazione e alla progettazione dell'alloggiamento.

I motoriduttori planetari presentano tipicamente livelli di rumore più bassi grazie al carico distribuito uniformemente e al contatto volvente, piuttosto che al contatto strisciante. Di conseguenza, sono spesso preferiti in macchinari di precisione and robotica , dove il buon funzionamento è fondamentale.

Efficienza e consumo energetico

L’efficienza ha un impatto diretto sui costi operativi e sulla sostenibilità del sistema. Mentre motoriduttore a vite senza fines offrono soluzioni di coppia compatte, il loro meccanismo a contatto strisciante comporta una maggiore perdita di energia. La selezione di una lubrificazione adeguata e il mantenimento del corretto allineamento possono mitigare le perdite di efficienza. Per le operazioni a lungo termine sensibili al consumo energetico, i motoriduttori epicicloidali possono offrire vantaggi, in particolare nelle applicazioni ad alta velocità o a servizio continuo.

Tabella 2: Confronto dei parametri di prestazione

Idoneità all'applicazione

Applicazioni dei motoriduttori a vite senza fine

Il motoriduttore a vite senza fine è ampiamente utilizzato nei sistemi che richiedono coppia elevata, design compatto e caratteristiche autobloccanti . Le applicazioni tipiche includono:

• Azionamenti per trasportatori in ambienti industriali
• Meccanismi di sollevamento e sollevamento
• Cancelli automatizzati e sistemi di accesso
• Macchinari per l'imballaggio che richiedono operazioni a bassa velocità e carichi elevati

Il self-locking capability makes it advantageous in applicazioni critiche per la sicurezza , in cui è necessario evitare il regresso involontario.

Applicazioni dei motoriduttori epicicloidali

I motoriduttori epicicloidali si trovano comunemente in scenari impegnativi alta efficienza, high-speed operation, and precise motion control , come ad esempio:

• Robotica e automazione
• Macchine utensili con esigenze di velocità variabile
• Veicoli elettrici e attrezzature per la mobilità
• Sistemi servoazionati con controllo in feedback

Ilir compact and distributed load design allows for prestazioni ad alta velocità senza eccessiva generazione di calore , rendendoli ideali per applicazioni attente al consumo energetico e di precisione.

Durabilità e manutenzione

A motoriduttore a vite senza fine richiede un'attenzione particolare alla lubrificazione e all'allineamento per garantire la longevità. L'azione di scorrimento tra la vite senza fine e i denti dell'ingranaggio può generare calore e usura, in particolare in caso di coppia elevata o servizio continuo. L'ispezione regolare, la corretta scelta del grasso e i miglioramenti alla progettazione dell'alloggiamento possono prolungare la durata di servizio.

I motori a ingranaggi planetari, a causa del contatto volvente e della coppia distribuita, spesso lo dimostrano tassi di usura più bassi . I cuscinetti e gli ingranaggi nelle configurazioni planetarie in genere subiscono meno stress localizzati, riducendo la frequenza di manutenzione. Tuttavia, la tenuta e la lubrificazione rimangono fondamentali per mantenere prestazioni costanti in ambienti polverosi o ad alta temperatura.

Considerazioni sui costi

Nel valutare motoriduttore a vite senza fines e motoriduttori epicicloidali, il costo è un fattore cruciale. I sistemi a vite senza fine possono esserlo meno costoso per applicazioni a bassa velocità e coppia elevata grazie a processi di produzione più semplici. Tuttavia, le perdite di energia e le maggiori esigenze di manutenzione possono influire sul costo totale di proprietà .

I motoriduttori epicicloidali hanno spesso costi iniziali più elevati, ma possono portare a efficienza superiore, durata di servizio più lunga e tempi di fermo ridotti migliore valore a lungo termine in applicazioni che richiedono prestazioni sostenute e funzionamento preciso.

Linee guida per la selezione

La scelta del sistema di azionamento ottimale richiede la comprensione dei requisiti dell'applicazione, tra cui coppia, velocità, efficienza e vincoli spaziali. Motoriduttori a vite senza fine sono adatti per:

• Applicazioni a bassa velocità e coppia elevata
• Situazioni in cui è richiesto l'autobloccaggio
• Sistemi in cui è accettabile un’efficienza energetica moderata

Motoriduttori epicicloidali sono preferiti quando:

• Il funzionamento ad alta velocità e l’efficienza energetica sono le priorità
• Il movimento fluido e preciso è fondamentale
• È necessaria una lunga durata con manutenzione ridotta

Considerazioni su progettazione e personalizzazione

Gli ingegneri possono personalizzare motoriduttore a vite senza fines per soddisfare requisiti specifici, come ad esempio:

• Regolazioni del rapporto di trasmissione per la velocità e la coppia target
• Lubrificazione specializzata per ridurre l'attrito e il calore
• Modifiche all'alloggiamento per migliorare la riduzione del rumore e la durata

I motoriduttori epicicloidali possono anche essere personalizzati per esigenze specifiche, tra cui:

• Lavorazione di ingranaggi ad alta precisione per un gioco minimo
• Integrazione compatta con servomotori o motori passo-passo
• Percorsi di lubrificazione ottimizzati per il funzionamento continuo

La corretta selezione del design garantisce affidabilità, efficienza e sicurezza del sistema attraverso diverse applicazioni industriali.

Riepilogo vantaggi e limiti

Motoriduttore a vite senza fine

Vantaggi:

• Coppia elevata in configurazione compatta
• Capacità autobloccante
• Aggancio fluido e assorbimento degli urti

Limitazioni:

• Efficienza inferiore rispetto ai sistemi planetari
• Requisiti di manutenzione moderati
• Potenziale generazione di calore sotto carico continuo

Motoriduttore epicicloidale

Vantaggi:

• Alta efficienza e prestazioni costanti
• Il carico distribuito riduce l'usura
• Basso rumore e vibrazioni

Limitazioni:

• Costo iniziale più elevato
• Capacità autobloccante limitata
• Assemblaggio e design più complessi

Conclusione

Il comparison between a motoriduttore a vite senza fine e un motoriduttore epicicloidale evidenzia filosofie di progettazione distinte e idoneità applicativa. Mentre motoriduttore a vite senza fines fornire soluzioni compatte e a coppia elevata con caratteristiche autobloccanti, motoriduttori epicicloidali eccellono in efficienza, funzionamento ad alta velocità e ambienti silenziosi. Attenta considerazione di requisiti operativi, vincoli spaziali e capacità di manutenzione è essenziale per selezionare il sistema di azionamento ottimale.

Domande frequenti

Q1: Quali settori utilizzano comunemente i motoriduttori a vite senza fine?
A1: I motoriduttori a vite senza fine sono ampiamente applicati nell'automazione industriale, nella movimentazione dei materiali, nei macchinari per l'imballaggio e nei sistemi di sollevamento grazie alla loro coppia elevata e alle capacità autobloccanti.

Q2: I motoriduttori a vite senza fine possono essere utilizzati in applicazioni ad alta velocità?
A2: I motoriduttori a vite senza fine sono generalmente ottimizzati per velocità da basse a medie. Per le applicazioni ad alta velocità, i motoriduttori epicicloidali possono offrire migliore efficienza e durata.

Q3: Con quale frequenza è necessario effettuare la manutenzione di un motoriduttore a vite senza fine?
R3: La manutenzione dipende dal carico e dalle condizioni operative. Si consiglia un'ispezione regolare della lubrificazione, dell'allineamento e dell'integrità dell'alloggiamento per prevenire usura e danni dovuti al calore.

Q4: I motoriduttori epicicloidali sono più efficienti dal punto di vista energetico rispetto ai motoriduttori a vite senza fine?
R4: Sì. A causa del contatto volvente e del carico distribuito, i motoriduttori epicicloidali hanno generalmente un'efficienza meccanica più elevata, soprattutto in condizioni di alta velocità o di servizio continuo.

Q5: I motoriduttori a vite senza fine possono impedire la guida inversa?
A5: Molti motoriduttori a vite senza fine sono dotati di proprietà autobloccanti che impediscono il movimento inverso, migliorando la sicurezza nelle applicazioni di sollevamento e posizionamento.

Riferimenti

1. Dudley, DW, Manuale di progettazione e ingegneria degli ingranaggi , McGraw-Hill, 2019.
2. Smith, J., Sistemi di ingranaggi industriali: selezione, applicazione e manutenzione , Stampa industriale, 2021.
3. Marrone, L., Fondamenti di azionamento meccanico per l'automazione , Elsevier, 2020.
