Come si comporta un motoriduttore a coppia conica in funzionamento continuo?

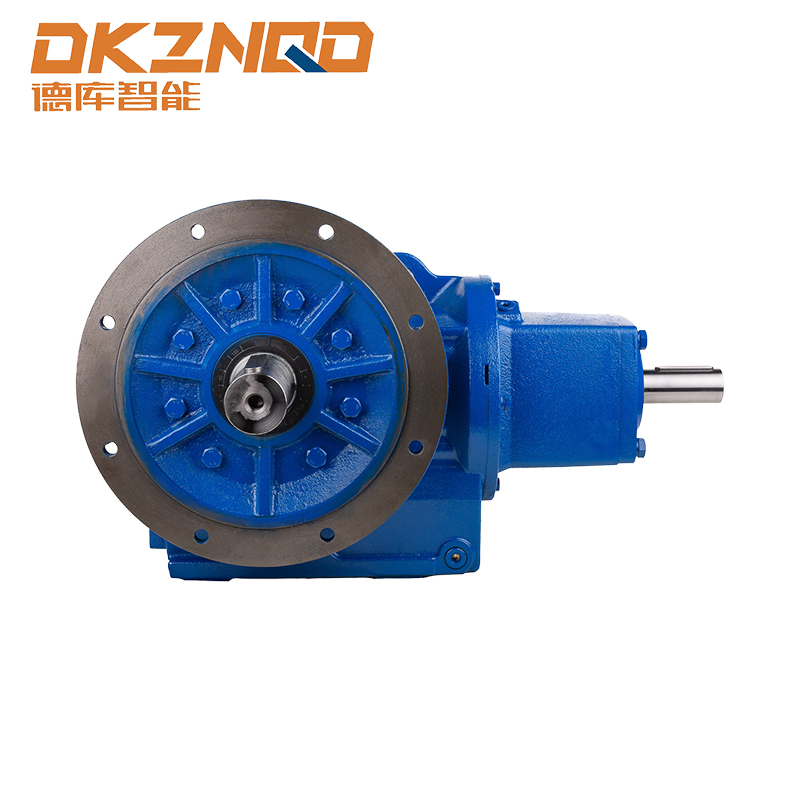

A Motoriduttore conico elicoidale è un componente altamente versatile ampiamente utilizzato nei macchinari industriali per trasmettere in modo efficiente coppia e movimento. La sua combinazione unica di ingranaggi elicoidali e disposizione degli ingranaggi conici consente la trasmissione della potenza ad angolo retto con una migliore distribuzione del carico, vibrazioni ridotte e una maggiore densità di coppia. Capire come a motoriduttore ad assi ortogonali funziona in condizioni di servizio continuo è fondamentale per garantire affidabilità, efficienza energetica e longevità in applicazioni industriali impegnative.

Fondamenti del funzionamento dei motoriduttori ad assi ortogonali

A motoriduttore ad assi ortogonali combina la geometria degli ingranaggi elicoidali con gli ingranaggi conici. Gli ingranaggi elicoidali sono dotati di denti angolati che consentono un innesto graduale, riducendo il rumore e migliorando la condivisione del carico. Gli ingranaggi conici, invece, trasmettono la potenza con un angolo, tipicamente di 90 gradi, consentendo un design compatto e un'integrazione flessibile nella disposizione dei macchinari. La sinergia di questi due tipi di ingranaggi fornisce a Motoriduttore conico elicoidale con coppia elevata, funzionamento regolare ed efficienza meccanica superiore.

Il funzionamento continuo richiede che il motoriduttore fornisca una coppia di uscita costante per periodi prolungati. La progettazione di motoriduttore ad assi ortogonalis lo supporta intrinsecamente distribuendo le forze in modo più uniforme su più denti, riducendo al minimo lo stress e l'usura localizzati.

Metriche chiave delle prestazioni in servizio continuo

1. Capacità di coppia : La capacità del motoriduttore di mantenere la coppia nominale senza degrado termico o meccanico.
2. Efficienza : Il servizio continuo spesso richiede un'efficienza prolungata per ridurre le perdite di energia e i costi operativi.
3. Stabilità della temperatura : I componenti del riduttore e del motore devono resistere all'accumulo di calore per lunghi periodi di funzionamento.
4. Livelli di vibrazioni e rumore : Una progettazione adeguata garantisce un innesto fluido, riducendo l'usura vibrazionale e le emissioni acustiche.

La Tabella 1 di seguito riassume i principali indicatori di prestazione per a motoriduttore ad assi ortogonali in servizio continuo.

Considerazioni sulla progettazione per il funzionamento continuo

La prestazione di a motoriduttore ad assi ortogonali in servizio continuo è fortemente influenzato dalle scelte progettuali. Questi fattori garantiscono un funzionamento duraturo senza usura prematura o guasti.

Geometria degli ingranaggi e disegno dei denti

I denti angolati degli ingranaggi elicoidali distribuiscono il carico su più denti, riducendo significativamente lo stress localizzato. Gli ingranaggi conici consentono il reindirizzamento della coppia mantenendo il bilanciamento del carico. I profili dei denti ottimizzati contribuiscono a ridurre il gioco, migliorare l'efficienza e ridurre i tassi di usura durante il funzionamento prolungato. Lavorazione ad alta precisione garantisce una geometria precisa dei denti, essenziale per mantenere le prestazioni su cicli lunghi.

Selezione dei materiali

I materiali utilizzati nella costruzione di ingranaggi e alloggiamenti devono resistere a sollecitazioni termiche e meccaniche. Acciai legati per gli ingranaggi, vengono comunemente selezionati cuscinetti temprati e alloggiamenti trattati motoriduttore ad assi ortogonalis destinato al servizio continuo. Questi materiali resistono alla fatica, mantengono l'allineamento e contribuiscono all'affidabilità complessiva.

Lubrificazione e raffreddamento

Una lubrificazione efficace è fondamentale nelle applicazioni a servizio continuo. Il diritto lubrificanti sintetici o a base minerale ridurre l'attrito, dissipare il calore e prolungare la durata dei componenti. In alcuni casi, sistemi di lubrificazione o raffreddamento forzati sono implementati per mantenere temperature operative costanti durante i cicli estesi.

Allineamento del carico e configurazione dell'albero

Il corretto allineamento degli alberi di ingresso e di uscita garantisce una concentrazione minima di sollecitazioni e riduce le vibrazioni. Il disallineamento nelle applicazioni a servizio continuo può accelerare l'usura, portando a tempi di fermo imprevisti. A motoriduttore ad assi ortogonali progettato per il funzionamento continuo spesso include disposizioni di cuscinetti di precisione e rigid housing structures to maintain alignment under load.

Comportamento termico in servizio continuo

La gestione della temperatura è uno dei fattori più critici che incidono motoriduttore ad assi ortogonali prestazioni in funzionamento continuo. Il calore generato dall'attrito e dalla trasmissione del carico può influenzare sia l'efficacia della lubrificazione che le proprietà del materiale.

Fattori di generazione del calore

• Livello di coppia e variazioni di carico : Coppie più elevate aumentano il calore da attrito.
• Velocità operativa : Il funzionamento continuo ad alta velocità può aumentare la temperatura.
• Attrito di ingranaggi e cuscinetti : Le superfici inefficienti contribuiscono ad aumentare il carico termico.

La tabella 2 illustra considerazioni termiche comuni per i motoriduttori a servizio continuo.

Il mantenimento di temperature ottimali garantisce che il motoriduttore non soffra di usura prematura, vaiolatura degli ingranaggi o guasti ai cuscinetti. Monitoraggio della temperatura è spesso integrato in applicazioni ad alte prestazioni per prevenire il surriscaldamento.

Affidabilità e strategie di manutenzione

L'affidabilità a lungo termine in condizioni di funzionamento continuo richiede strategie di manutenzione proattive. Anche robusto motoriduttore ad assi ortogonalis beneficiare di ispezioni regolari e di misure preventive.

Programma di lubrificazione

I motoriduttori a servizio continuo richiedono intervalli di lubrificazione costanti . Controllare i livelli di lubrificante, sostituire l'olio contaminato e garantire la corretta viscosità sono essenziali per mantenere le prestazioni. Sono preferibili grassi o oli di alta qualità con additivi antiusura.

Ispezione di ingranaggi e cuscinetti

Ispezione regolare degli ingranaggi per usura superficiale, vaiolatura o disallineamento garantisce il rilevamento tempestivo dei problemi. I cuscinetti devono essere controllati per eventuali vibrazioni, rumore o anomalie di temperatura. La manutenzione correttiva prima di guasti catastrofici è fondamentale per le applicazioni a servizio continuo.

Verifiche di allineamento

Nel tempo, i carichi operativi possono causare piccole deviazioni dell'albero. I controlli periodici dell'allineamento aiutano a mantenere l'efficienza della trasmissione della coppia e a ridurre al minimo le vibrazioni.

Pianificazione sostituzione e revisione

Un programma di sostituzione o revisione ben pianificato in base alle ore di funzionamento e alle condizioni di carico aiuta a mantenere prestazioni ottimali. Questo approccio riduce al minimo i tempi di fermo macchina non pianificati e riduce il rischio di danni secondari ai macchinari associati.

Applicazioni che beneficiano di servizio continuo

Motoriduttori ad assi ortogonali sono ampiamente adottati nelle industrie che lo richiedono elevata affidabilità in caso di funzionamento prolungato . I settori tipici includono:

• Sistemi di movimentazione dei materiali : Trasportatori, ascensori e gru.
• Lavorazione di alimenti e bevande : Miscelatori, pompe e linee di confezionamento automatizzate.
• Miniere e macchinari pesanti : Frantoi, mulini e miscelatori industriali.
• Produzione automobilistica : Trasportatori e robotica delle catene di montaggio.

In queste applicazioni, prestazione in servizio continuo garantisce che i programmi di produzione rimangano ininterrotti, riducendo i tempi di inattività e i costi operativi.

Sfide operative e mitigazione

Mentre motoriduttore ad assi ortogonalis sono robusti, il servizio continuo introduce sfide specifiche:

1. Accumulo termico : Mitigato attraverso una corretta lubrificazione, dissipatori di calore e ventilazione.
2. Vibrazioni e risonanza : Risolto con allineamento di precisione degli ingranaggi e supporti di smorzamento.
3. Degrado del lubrificante : La sostituzione regolare dell'olio e l'uso di lubrificanti di alta qualità prevengono l'usura accelerata.
4. Fluttuazioni del carico : L'analisi corretta del carico e il controllo della coppia mantengono prestazioni costanti.

Affrontare queste sfide in modo proattivo garantisce stabilità operativa a lungo termine .

Conclusione

A Motoriduttore conico elicoidale mostra prestazioni eccellenti in condizioni di servizio continuo se progettato, installato e mantenuto correttamente. Fattori chiave , come la geometria degli ingranaggi, la selezione dei materiali, la lubrificazione, la gestione termica e l'allineamento, determinano collettivamente l'affidabilità, l'efficienza e la longevità del motoriduttore. Con un'applicazione corretta e una manutenzione preventiva, è possibile sostenere il funzionamento continuo senza un significativo degrado delle prestazioni, garantendo una trasmissione della coppia costante e l'efficienza energetica negli ambienti industriali.

Domande frequenti (FAQ)

Q1: Un motoriduttore a coppia conica può funzionare continuamente alla coppia massima?
A1: Mentre motoriduttore ad assi ortogonalis può sopportare la coppia nominale, il funzionamento prolungato alla coppia massima può aumentare la temperatura e l'usura. Si raccomanda un monitoraggio continuo e una lubrificazione adeguata.

Q2: Con quale frequenza è necessario controllare la lubrificazione dei motoriduttori a servizio continuo?
R2: La lubrificazione deve essere controllata a intervalli definiti dalle ore di funzionamento e dall'intensità del carico, generalmente compresi tra 500 e 1000 ore, a seconda dell'applicazione e del tipo di lubrificante.

Q3: Esistono linee guida di installazione specifiche per le applicazioni a servizio continuo?
R3: Sì, è essenziale garantire il corretto allineamento dell'albero, il supporto dell'alloggiamento e un raffreddamento adeguato. Un disallineamento o un'installazione inadeguata possono ridurre l'efficienza e la durata.

Q4: Come è possibile monitorare la temperatura durante il funzionamento continuo?
R4: È possibile installare sensori di temperatura o termocamere per monitorare le temperature operative di ingranaggi, cuscinetti e alloggiamenti, consentendo un'azione preventiva prima che si verifichi il surriscaldamento.

D5: Quali settori traggono maggiori vantaggi dai motoriduttori ortogonali a servizio continuo?
R5: Le industrie con movimentazione costante di materiali, linee di produzione e macchinari pesanti, come l'estrazione mineraria, la lavorazione alimentare e la produzione automobilistica, traggono vantaggi significativi.

Riferimenti

1. Dudley, D.W. Manuale degli ingranaggi: fondamenti e applicazioni . McGraw-Hill, 2020.
2. Associazione americana dei produttori di ingranaggi (AGMA). Valutazione degli ingranaggi e standard di progettazione . AGMA, 2019.
3. Childs, D. W. Progettazione Meccanica delle Macchine . CRC Press, 2021.
