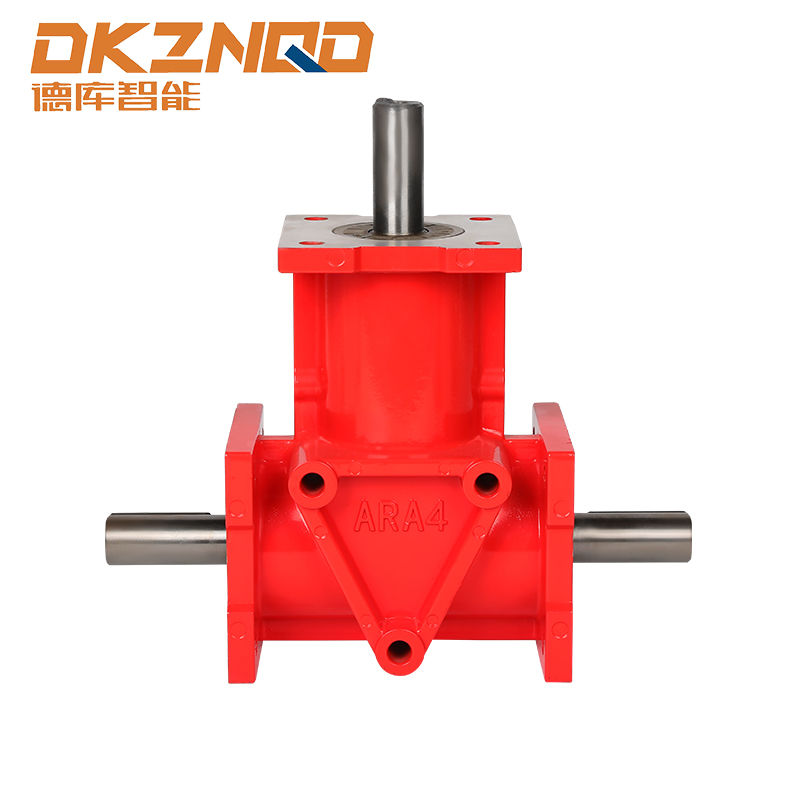

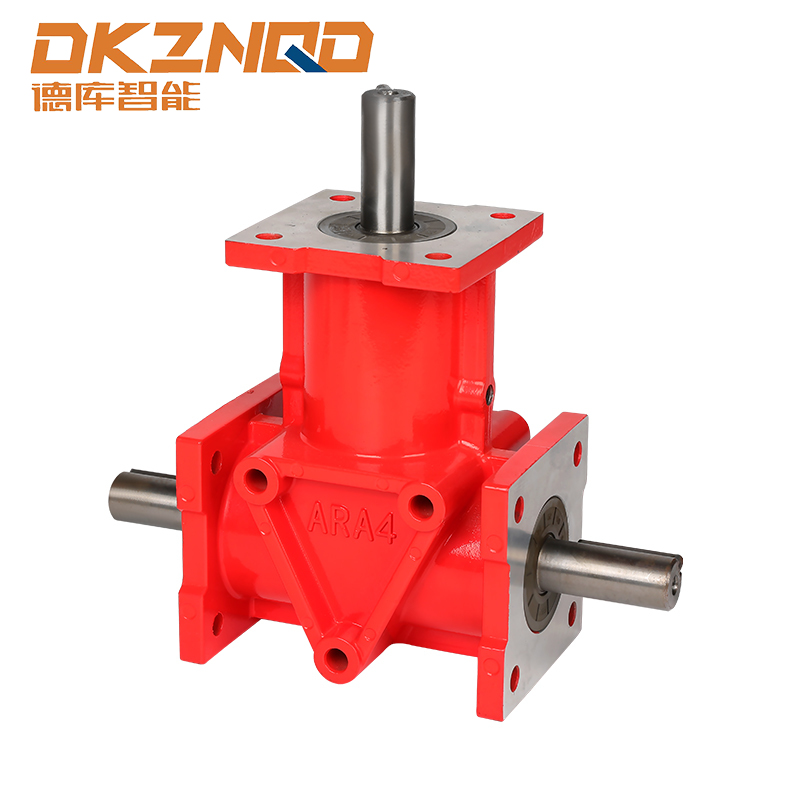

Scatola dello sterzo con ingranaggi conici a spirale serie T

Il cambio dello sterzo con ingranaggi conici a spirale della serie T è un dispositivo di trasmissione meccanica la cui funzione è quella di scambiare il percorso di rotazione dell'albero di ingresso con l'aiuto di 90 gradi in modo che il percorso di rotazione dell'albero di uscita sia perpendicolare al percorso di rotazione dell'albero di ingresso. I riduttori angolari sono ampiamente utilizzati in vari dispositivi meccanici, insieme a macchine utensili, macchine da stampa, macchine per l'imballaggio, ecc.

Il principio di funzionamento del rinvio angolare è quello di applicare la pressione di ingranamento degli utensili per alternare la direzione di rotazione dell'albero di ingresso. Un rinvio angolare normalmente comprende degli ingranaggi, uno è l'ingranaggio conduttore e l'opposto è l'ingranaggio condotto. L'ingranaggio conduttore è collegato all'albero di entrata e l'ingranaggio condotto è collegato all'albero di uscita. Quando l'albero di ingresso ruota, anche l'ingranaggio conduttore ruota, facendo ruotare l'ingranaggio condotto. Poiché l'ampia varietà di smalti dell'ingranaggio conduttore e dell'ingranaggio condotto è unica, anche le loro velocità di rotazione sono diverse. Quando la velocità di rotazione dell'ingranaggio conduttore è maggiore della velocità di rotazione dell'ingranaggio passivo, l'ingranaggio passivo genererà una coppia opposta, in modo che la direzione di rotazione dell'albero di uscita sia perpendicolare alla direzione di rotazione dell'albero centrale.

Funzioni strutturali
Gli additivi principali di un riduttore angolare sono gli ingranaggi e l'albero.
La forma e le dimensioni degli ingranaggi possono essere progettate in linea con desideri straordinari.
Anche la forma e le dimensioni dell'albero possono essere progettate in base alle esigenze specifiche.
La connessione tra l'ingranaggio e l'albero può essere una connessione a chiavetta, una connessione a perno o un accoppiamento con interferenza.
L'alloggiamento di un riduttore angolare è generalmente realizzato in ghisa o acciaio per proteggere gli ingranaggi e gli alberi all'interno.

Vantaggio
La scatola dello sterzo con ingranaggi conici a spirale della serie T può ottenere una commutazione a velocità eccessiva e ad alta precisione.
Il rinvio angolare ha una struttura semplice ed è di facile conservazione.
Il cambio conico ha un basso rumore e una lunga esistenza.
I commutatori degli ingranaggi possono resistere a carichi maggiori.

Un cambio conico è uno strumento di trasmissione meccanica utilizzato per alternare il percorso di trasmissione della potenza in un sistema meccanico. Generalmente è costituito da due o più ingranaggi che si ingranano tra loro per ottenere l'inversione della trasmissione di potenza.
