Perché i motoriduttori ipoidi BKM superano i tradizionali azionamenti a vite senza fine: un confronto tecnico

1. Introduzione: un cambiamento silenzioso nella trasmissione di potenza ad angolo retto

Per decenni, i riduttori a vite senza fine sono stati la scelta predefinita per la trasmissione di potenza ad angolo retto grazie al loro ingombro compatto e agli elevati rapporti di riduzione. Tuttavia, le richieste industriali di efficienza energetica, affidabilità e minori costi totali di proprietà hanno messo in luce i punti deboli fondamentali della tecnologia di azionamento a vite senza fine. Inserisci il Riduttore ad ingranaggi ipoidi BKM — una nuova generazione di motoriduttori ipoidi che unisce i vantaggi degli ingranaggi elicoidali e ipoidi. Progettata con precisione, la serie BKM offre un'efficienza fino al 30% più elevata, temperature di esercizio significativamente più basse e una durata operativa estesa rispetto agli azionamenti a vite senza fine convenzionali. Questo articolo fornisce un confronto tecnico basato sui dati che spiega il motivo Motoriduttore ipoide BKM Le soluzioni stanno rapidamente sostituendo i riduttori a vite senza fine nei trasportatori, nella movimentazione dei materiali e nell’automazione industriale.

2. Differenze fondamentali: riduttore ipoide e riduttore a vite senza fine

Per comprendere il divario prestazionale, dobbiamo esaminare la geometria e la meccanica del contatto. Una trasmissione a vite senza fine è costituita da una vite senza fine filettata che innesta una ruota in bronzo, determinando un attrito radente su un'ampia area di contatto. Al contrario, a riduttore ipoide ad alta efficienza utilizza denti sfalsati a spirale con movimento di rotolamento e scorrimento ottimizzato per l'efficienza. La tabella seguente riassume le distinzioni critiche.

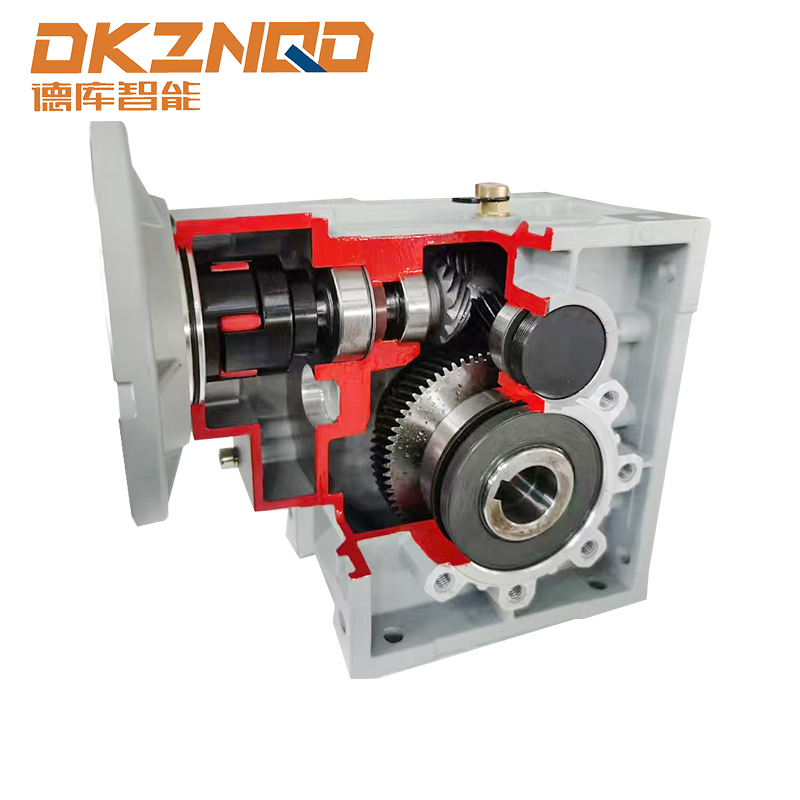

Il Riduttore ipoide serie BKM utilizza ingranaggi ipoidi rettificati e cementati che mantengono un contatto ottimale dei denti sotto carico. Questo design elimina il pesante attrito radente che affligge le viti senza fine, traducendosi direttamente in una minore perdita di energia e stress termico.

3. Vantaggio in termini di efficienza: la svolta nel risparmio energetico

L’efficienza è la ragione più convincente della transizione. I dati sul campo provenienti da applicazioni a funzionamento continuo (ad esempio sistemi di trasporto 24 ore su 24, 7 giorni su 7) mostrano che i riduttori a vite senza fine funzionano tipicamente con un'efficienza del 50–70% a carico nominale, scendendo ulteriormente in condizioni di avvio-arresto o di carico parziale. Al contrario, a motoriduttore ipoide ad angolo retto come la serie BKM raggiunge un'efficienza del 92–96% in un ampio intervallo di coppia. Il seguente SVG illustra una curva di efficienza comparativa con tre rapporti di riduzione (10:1, 20:1, 30:1).

Un esempio pratico: un centro logistico che gestisce 15 unità di azionamento per nastri trasportatori (ciascuna da 2,2 kW) 16 ore al giorno, 5 giorni alla settimana. Sostituzione delle trasmissioni a vite senza fine (efficienza media del 68%) con Motoriduttori ipoidi BKM (efficienza del 93%) riduce il consumo energetico annuale da 96.500 kWh a 70.600 kWh, risparmiando oltre 25.900 kWh e 2.800 USD all'anno sui costi dell'elettricità (a 0,11 USD/kWh). Questo aumento di efficienza riduce anche l’impronta di CO2 di circa 11 tonnellate all’anno.

4. Prestazioni termiche e affidabilità operativa

Il calore è nemico della longevità del cambio. Le trasmissioni a vite senza fine convertono l'energia persa in calore, raggiungendo spesso temperature superficiali di 80–95°C in servizio continuo. Ciò accelera l'ossidazione dell'olio, degrada le guarnizioni e riduce la durata degli ingranaggi. Al contrario, Riduttori ipoidi BKM funzionamento a temperature inferiori a 30–40°C grazie alla maggiore efficienza e ai canali di lubrificazione ottimizzati. Il minore stress termico porta a tre benefici quantificabili:

• Intervalli di cambio olio prolungati: Le trasmissioni a vite senza fine spesso richiedono cambi d'olio ogni 2.500-4.000 ore; Le unità ipoidi BKM raggiungono 8.000-10.000 ore con lubrificanti sintetici.
• Integrità della tenuta: A una temperatura della coppa di 60°C rispetto a 90°C, l'invecchiamento dell'elastomero della guarnizione rallenta di un fattore 3, eliminando il rischio di perdite.
• Maggiore capacità di sovraccarico intermittente: Gli ingranaggi ipoidi possono sostenere una coppia di picco del 150% senza arresto termico, mentre le trasmissioni a vite senza fine rischiano di rigare i denti.

Nel caso di un macchinario per l'imballaggio (ciclo di lavoro: carico 80%, temperatura ambiente 35°C), i riduttori a vite senza fine hanno attivato allarmi di temperatura dopo 11 mesi; il BKM motoriduttore ipoide ad angolo retto utilizzato per oltre 36 mesi senza alcuna manutenzione termica.

5. Design compatto ad angolo retto con maggiore flessibilità

Le tradizionali trasmissioni a vite senza fine eccellono per la compattezza ad angolo retto, ma l'architettura elicoidale-ipoide BKM corrisponde o addirittura riduce la lunghezza assiale fornendo allo stesso tempo opzioni di montaggio ad albero cavo o con piedi. L'offset ipoide consente un interasse inferiore per lo stesso rapporto, facilitando l'integrazione in telai di macchinari stretti. Principali vantaggi progettuali:

• La serie BKM offre diametri di ingresso da 56 a 112 mm, gamma di coppia fino a 1500 Nm e rapporti da 5:1 a 200:1 (elicoidale-ipoide a due stadi).
• Montaggio universale: montaggio su piedini, flangia o albero senza declassamento delle prestazioni.
• Emissione di rumore ridotta: il meshing ipoide è intrinsecamente più silenzioso dello scorrimento a vite senza fine: in genere 65 dBA contro 78 dBA a 1450 giri/min.

Il combination of Riduttore elicoidale-ipoide BKM La geometria con ingranaggi rettificati di precisione offre una densità di potenza che supera i riduttori a vite senza fine del 35%: più coppia in un involucro più piccolo.

6. Analisi dei costi del ciclo di vita (LCA): una prospettiva quinquennale

Sebbene il prezzo di acquisto iniziale di un motoriduttore ipoide possa essere superiore del 15-20% rispetto a quello di un azionamento a vite senza fine equivalente, il costo totale di proprietà (TCO) racconta una storia diversa. La tabella seguente mette a confronto un'applicazione tipica da 2,2 kW, rapporto 15:1 su cinque anni (funzionamento continuo, 8.760 ore/anno).

Questo TCO inferiore del 38% giustifica l'aggiornamento, con un ROI raggiunto generalmente entro 18-24 mesi. Per flotte di 20 unità, il risparmio annuale supera i 10.000 dollari.

7. Prestazioni delle applicazioni nel mondo reale

Due casi di settore documentati (senza riferimenti al marchio) evidenziano la transizione:

Caso A – Trasportatore di assemblaggio automobilistico

Le trasmissioni a vite senza fine originali (30 unità) soffrivano di frequenti inceppamenti dovuti all'espansione termica e richiedevano rabbocchi d'olio mensili. Dopo il retrofit con i motoriduttori ipoidi BKM, i tempi di attività sono aumentati dell'11% e gli ordini di manutenzione sono diminuiti del 78% in due anni. L'impianto ha registrato un risparmio energetico medio del 28% misurato all'ingresso del motore.

Caso B – Linea di riempimento bottiglie per alimenti e bevande

L'ambiente ad elevata umidità ha causato la corrosione della vite senza fine e l'emulsione del lubrificante. La versione con flangia di uscita in acciaio inossidabile di BKM riduttore ipoide ad alta efficienza ha fornito protezione IP65, ha ridotto i tempi di inattività per la pulizia del 60% ed ha eliminato le sostituzioni non programmate per tre anni consecutivi.

Ilse examples confirm that the Riduttore ipoide serie BKM risolve i reali punti critici operativi che vanno oltre i semplici numeri di efficienza.

8. Specifiche tecniche e criteri di selezione

Quando si valuta a motoriduttore ipoide ad angolo retto per un upgrade considerare i seguenti parametri tipicamente disponibili nella linea di prodotti BKM:

• Coppia nominale: 50–1500 Nm (a seconda della dimensione del telaio)
• Rapporti di riduzione (ipoide a stadio singolo): 5:1, 8:1, 10:1, 15:1, 20:1, 30:1, 40:1, 50:1
• Combinazioni a due stadi (ipoide elicoidale): fino a 200:1
• Carico radiale ammesso sull'albero di uscita: fino a 8.000 N
• Efficienza a pieno carico: 90–96% (diminuendo leggermente a rapporti più alti)
• Intervallo di temperatura operativa: da -25°C a 50°C senza raffreddamento ausiliario

La selezione della dimensione corretta implica la corrispondenza del fattore di servizio (tipicamente 1,2–1,5 per il servizio di trasporto) e la verifica della classificazione termica. Poiché le unità ipoidi BKM generano meno calore, spesso consentono una dimensione del telaio inferiore rispetto agli azionamenti a vite senza fine per la stessa applicazione, riducendo l'inerzia e i costi.

9. Domande frequenti

D1: Un motoriduttore ipoide BKM può sostituire direttamente un azionamento a vite senza fine esistente senza modifiche meccaniche?

Nella maggior parte dei casi sì. Le unità BKM sono progettate con ingressi flangiati IEC standard e dimensioni dell'albero di uscita intercambiabili (pieno o cavo). Tuttavia, verificare la disposizione dei fori di montaggio e l'altezza dell'albero; per alcuni telai legacy potrebbero essere necessarie piastre adattatrici. La lunghezza complessiva è spesso simile o inferiore.

D2: Il vantaggio in termini di efficienza viene mantenuto a basse velocità o carichi parziali?

SÌ. Le trasmissioni a vite senza fine subiscono forti cali di efficienza a basse velocità (sotto i 300 giri/min in ingresso) a causa delle condizioni limite di lubrificazione. Gli ingranaggi ipoidi BKM mantengono un'efficienza superiore all'85% anche a 50 giri/min, rendendoli superiori per le applicazioni con azionamento a frequenza variabile (VFD).

Q3: I riduttori ipoidi BKM sono autobloccanti come le trasmissioni a vite senza fine?

No, gli ingranaggi ipoidi non sono intrinsecamente autobloccanti. Per le applicazioni che richiedono la funzionalità antiretro, è necessario aggiungere un freno esterno o un dispositivo antiretro. Tuttavia, il basso attrito consente la retromarcia, il che è vantaggioso per le regolazioni manuali o il disinnesto di sicurezza.

Q4: Quale lubrificante è consigliato per i riduttori ipoidi BKM?

Gli oli sintetici ISO VG 150–220 a base di PAO o poliglicoli sono standard e garantiscono intervalli di cambio prolungati e viscosità stabile alla temperatura. A differenza delle trasmissioni a vite senza fine, non sono necessari additivi al molibdeno, riducendo così la degradazione chimica a lungo termine.

D5: Quale periodo di ammortamento tipico è previsto quando si passa da worm a ipoide?

Basandosi solo sul risparmio energetico (ipotizzando 3.000 ore di funzionamento/anno, 0,12 dollari/kWh), il recupero dell'investimento varia da 12 a 30 mesi. Quando si include una manutenzione ridotta, il recupero dell'investimento spesso scende al di sotto dei 18 mesi. Molti utenti industriali ottengono un ROI completo entro i primi due anni.

10. Conclusione: il verdetto su ipoide contro verme

Il engineering advantages of the Riduttore ad ingranaggi ipoidi BKM non sono più di nicchia: stanno rimodellando le specifiche delle trasmissioni ad angolo retto in tutti i settori. Con un’efficienza superiore (92–96% contro 55–75%), temperature operative notevolmente inferiori, una durata di vita prolungata e un costo totale di proprietà inferiore del 30–40% in cinque anni, la decisione è chiara. Mentre gli azionamenti a vite senza fine mantengono la loro rilevanza per il mantenimento del carico statico o per applicazioni a velocità estremamente bassa (sotto i 10 giri/min), qualsiasi sistema dinamico, a servizio continuo o sensibile all'energia trarrà vantaggio dal motoriduttore ipoide BKM. Mentre i gestori degli impianti si sforzano di raggiungere gli obiettivi di riduzione delle emissioni di carbonio e di tagliare le spese operative, il passaggio dal worm al riduttore ipoide ad alta efficienza la tecnologia non è solo un aggiornamento: è un imperativo strategico.

Per il dimensionamento dettagliato e il supporto applicativo, consultare la documentazione tecnica del Riduttore ipoide serie BKM o contattare uno specialista del controllo del movimento. Il futuro della trasmissione di potenza ad angolo retto è ipoide e la famiglia BKM è all'avanguardia.
