Quali posizioni di montaggio (M1-M6) sono disponibili per i riduttori della serie S?

Introduzione ai motoriduttori a vite senza fine elicoidali della serie S

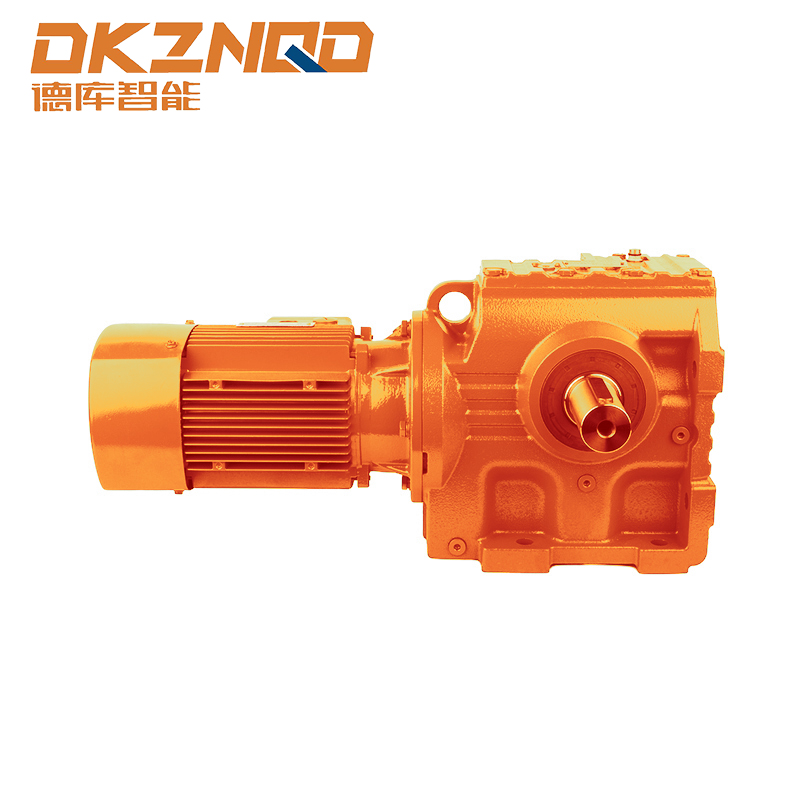

Il Motoriduttore a vite senza fine elicoidale serie S è ampiamente utilizzato nei macchinari industriali grazie al design compatto, all'elevata trasmissione della coppia e all'affidabilità in diverse condizioni operative. Comprendere il posizioni di montaggio (M1-M6) di questi riduttori è essenziale per ingegneri e progettisti di sistemi che mirano a ottenere prestazioni ottimali e garantire la compatibilità meccanica.

Questo articolo approfondisce le posizioni di montaggio specifiche disponibili per i riduttori della serie S, esplorandone configurazioni, vantaggi e applicazioni pratiche in vari settori.

Panoramica delle posizioni di montaggio (M1-M6)

I riduttori della serie S sono progettati per supportare più orientamenti di montaggio, classificati da M1 a M6. Ciascuna posizione di montaggio corrisponde ad una disposizione unica degli alberi di ingresso e di uscita rispetto alla carcassa del motore. La scelta della corretta posizione di montaggio influisce su:

• Efficienza operativa ed erogazione della coppia
• Facilità di installazione in spazi ristretti
• Accessibilità alla manutenzione e conformità alla sicurezza

Di seguito è riportata una spiegazione dettagliata di ciascuna posizione di montaggio e delle relative applicazioni:

Posizione M1: montaggio con piedino orizzontale

Il M1 mounting position refers to a horizontal installation with the gear unit mounted on a base or platform. The output shaft is parallel to the base, making it ideal for:

• Trasportatori e sistemi di movimentazione dei materiali
• Macchine per l'imballaggio in cui è preferibile il montaggio a livello del pavimento
• Applicazioni che richiedono un allineamento stabile con carichi di coppia elevati

I vantaggi del montaggio M1 includono facile accesso per lubrificazione e ispezione e compatibilità con le dimensioni di base standardizzate comunemente utilizzate nelle configurazioni di ingranaggi industriali.

Posizione M2: montaggio con flangia orizzontale

La configurazione M2 prevede l'installazione orizzontale con una flangia all'estremità dell'albero di uscita per l'accoppiamento diretto. Questo orientamento è adatto per:

• Integrazione diretta in macchine rotanti senza staffe aggiuntive
• Pompe, compressori e azionamenti di ventole in cui l'allineamento degli alberi è fondamentale
• Applicazioni che richiedono un'installazione compatta in uno spazio orizzontale limitato

Il M2 flange mount riduce la trasmissione delle vibrazioni e semplifica l'installazione rispetto alle alternative montate su piedi.

Posizione M3: albero verticale verso il basso

Nella configurazione M3 l'albero di uscita è rivolto verso il basso. Ciò è particolarmente utile quando si collega a macchinari orientati verticalmente, come:

• Miscelatori e agitatori in impianti di lavorazione chimica o alimentare
• Trasportatori ed elevatori verticali
• Applicazioni che richiedono un azionamento diretto verso il basso con un'estensione minima dell'albero

Questo orientamento di montaggio richiede un'attenta considerazione della lubrificazione e della tenuta a causa distribuzione del petrolio per gravità lungo gli ingranaggi.

Posizione M4: albero verticale in alto

M4 è l'inverso di M3, dove l'albero di uscita punta verso l'alto. È comunemente applicato in:

• Elevatori a tazze e trasportatori verticali con movimento ascendente
• Miscelatori industriali dove la trasmissione della coppia necessita di spostare il materiale verso l'alto
• Situazioni in cui il riduttore è installato sotto un meccanismo collegato per un allineamento verticale compatto

Il M4 position necessitates percorso di lubrificazione ottimizzato per garantire una distribuzione uniforme dell'olio sugli ingranaggi a vite senza fine ed elicoidali.

Posizione M5: albero orizzontale montato lateralmente

M5 rappresenta un orientamento orizzontale in cui il riduttore è montato su un lato. Questa posizione viene scelta per:

• Macchine con vincoli di spazio che richiedono l'installazione laterale dell'ingranaggio
• Integrazione in sistemi di trasporto con punti di azionamento sfalsati
• Applicazioni che richiedono un migliore allineamento tra motore e albero condotto con un ingombro minimo

Possibilità di montaggio laterale migliorare la stabilità meccanica in sistemi compatti ma potrebbero richiedere staffe o supporti personalizzati.

Posizione M6: flangia verticale

La configurazione M6 combina l'orientamento verticale dell'albero con il montaggio a flangia. I principali vantaggi includono:

• Facilita il collegamento diretto a motori o pompe verticali
• Ideale per installazioni con limitazioni di altezza o dove lo spazio sul pavimento è limitato
• Migliore distribuzione della coppia nelle applicazioni verticali ad alto carico

Il posizionamento di M6 spesso richiede un allineamento preciso e può trarne vantaggio supporti antivibranti per garantire la stabilità operativa a lungo termine.

Considerazioni pratiche per la scelta del montaggio

La scelta della posizione di montaggio corretta è più di una decisione meccanica: implica la considerazione dell'ambiente operativo, dell'accessibilità e dei requisiti di manutenzione. Gli ingegneri dovrebbero considerare:

• Requisiti di direzione e coppia del carico
• Distribuzione della lubrificazione e ritenzione dell'olio degli ingranaggi
• Vincoli di spazio e integrazione con macchinari esistenti
• Facilità di ispezione, manutenzione e conformità alla sicurezza

L'adesione a queste considerazioni garantisce prestazioni ottimali e durata prolungata del riduttore.

Tabella comparativa delle posizioni di montaggio della serie S

Conclusione

Comprendere le posizioni di montaggio M1-M6 per Motoriduttore a vite senza fine elicoidale serie S consente agli ingegneri di prendere decisioni informate in merito all'installazione, alla trasmissione della coppia e alla longevità del sistema. Ciascuna posizione offre vantaggi unici su misura per esigenze operative specifiche, garantendo che il riduttore funzioni in modo affidabile in diversi scenari industriali.

Una scelta adeguata, unita alla considerazione della lubrificazione, dell'allineamento e dell'accessibilità, può migliorare significativamente le prestazioni e l'efficienza della manutenzione dei sistemi di ingranaggi industriali.

Domande frequenti

Q1: Qual è la differenza tra le posizioni di montaggio M1 e M2?

M1 è montato orizzontalmente con piedi, mentre M2 utilizza una flangia per il montaggio orizzontale, adatta per l'accoppiamento diretto con macchinari e per un migliore controllo delle vibrazioni.

Q2: Un riduttore della serie S può funzionare in posizioni verticali?

Sì, M3, M4 e M6 consentono l'installazione verticale, con particolare attenzione alla lubrificazione e all'allineamento per garantire un funzionamento affidabile.

Q3: Quale posizione di montaggio è la migliore per le configurazioni con vincoli di spazio?

M5 (montaggio laterale orizzontale) e M6 (flangia verticale) sono ideali per installazioni compatte dove lo spazio sul pavimento è limitato.

Q4: Le posizioni di montaggio influiscono sui requisiti di manutenzione?

Sì, posizioni come M3 e M4 richiedono un percorso accurato di lubrificazione, mentre M1 e M2 consentono un accesso più semplice per l'ispezione e la manutenzione.
